Lis V8940
Rad lisov s variabilnou komorou McHale zahŕňa stroje V6, V8 a Fusion Vario. Tento rad pozostáva zo 7 modelov.
V6750 – 15 nožový sekáčik s variabilnou komorou
Rad lisov s variabilnou komorou McHale zahŕňa stroje V6, V8 a Fusion Vario. Tento rad pozostáva zo 7 modelov:
-
V6740 – lis bez rezania
-
V6750 – lis s rezaním, 15 nožov
-
V6760 – plne automatický lis s rezaním
-
V8940 – vysokokapacitný lis bez rezania
-
V8950 – vysokokapacitný lis s rezaním
-
V8960 – plne automatický vysokokapacitný lis s rezaním
-
Fusion Vario Plus – integrovaný lis s baličkou s technológiou Film-on-Film
McHale prináša inovatívne riešenia, ktoré vám umožnia pracovať efektívnejšie a dosahovať vyšší výkon. Meno McHale sa stalo synonymom pre výrobu robustných a spoľahlivých strojov, vďaka čomu je McHale prvou voľbou profesionálnych používateľov.
Popis

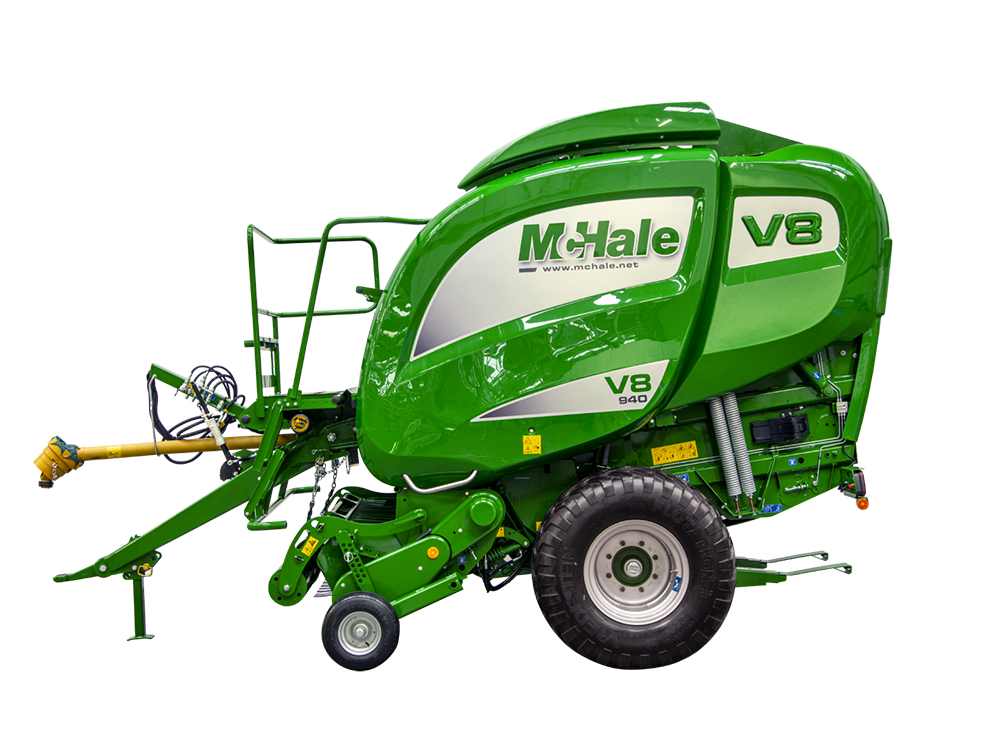

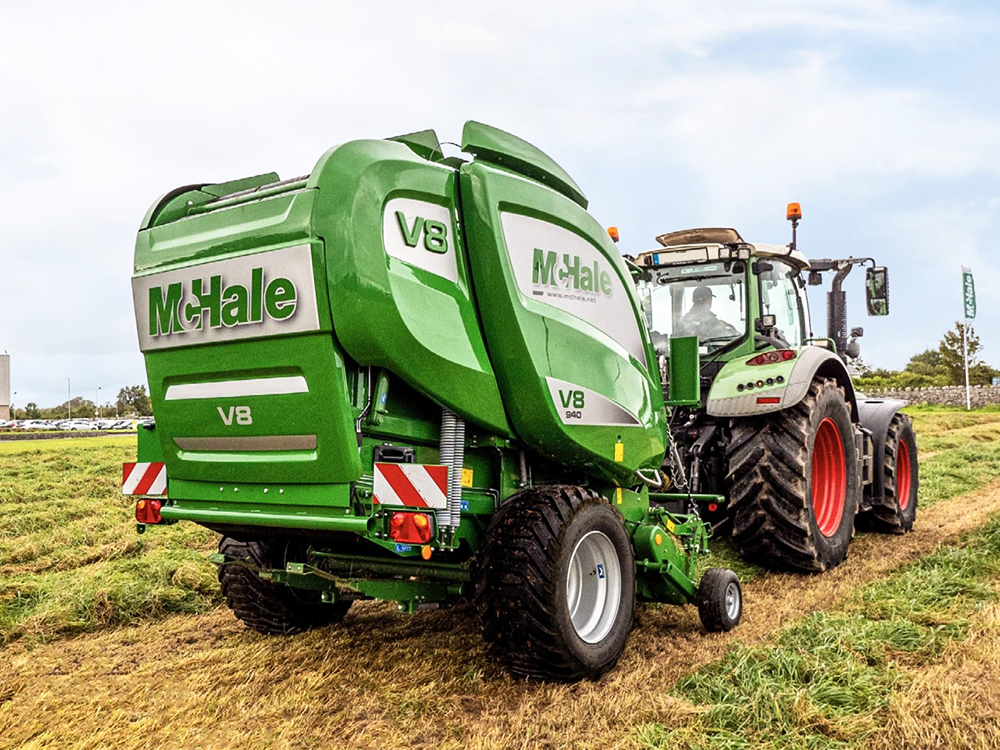

McHale V8940 je vysokokapacitný lis s variabilnou komorou bez rezania (non-chopper), schopný vyrábať balíky s priemerom 0,6–1,9 m (2’–6’3”). Je vybavený výkonným podávacím rotorom, ktorý zabezpečuje rovnomerný a efektívny tok plodiny do komory balíkov.
Model V8940 je poháňaný hlavným pohonom pre optimálne tvarovanie balíkov s využitím 3 nekonečných pásov. Stroj je vybavený centrálnymi mazacími blokmi pre mazanie, zatiaľ čo olejovanie je riadené prostredníctvom kontinuálneho olejového systému, ktorý je poháňaný prevodovkou. Sieť a hustota balíka sa dajú nastavovať cez Ovládaciu konzolu Expert Plus.
Stroj je štandardne vybavený pneumatikami 460/65-20.
Štandardná výbava:
| 2,1 m zberací mechanizmus | Výkonný podávací rotor | Systém odblokovania dna (Drop Floor) |
| Ložiská komory balíkov 50 mm* | Reťaz 1¼” na komore balíkov | Centrálne mazacie bloky (manuálne mazanie) |
| Kontinuálny olejový systém | Ovládacia konzola Expert Plus | Pneumatiky 460/65/20 |
| Výkonný sieťovač | Vyhadzovač balíkov | Mechanické zamykanie zadných dverí |
| 3 nekonečné pásy | Senzor dna | |
| * 55 mm ložiská sú namontované na valcoch s dlhými hriadeľmi a dvojitými ozubenými kolesami | ||
Vlastnosti

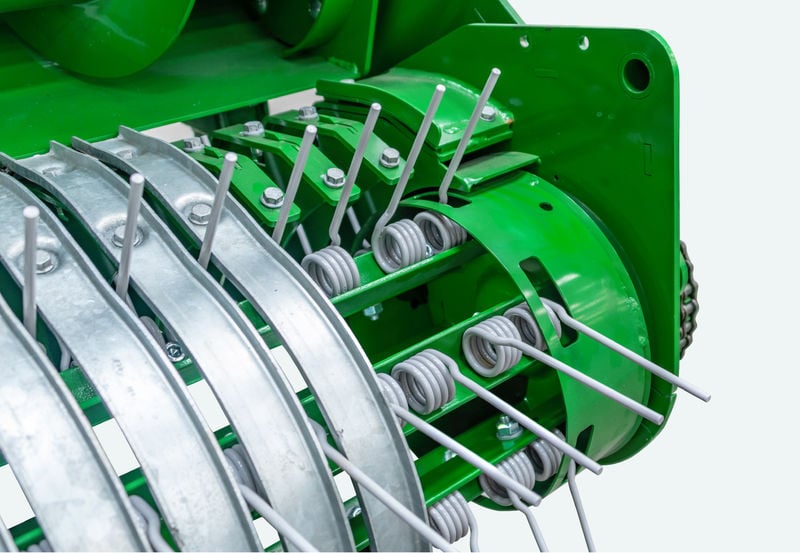

Zberací valec
Počas posledného desaťročia McHale navrhol a vyvinul rôzne typy zberacích valcov. Po dôkladnom testovaní sa McHale rozhodol ponúknuť zákazníkom možnosť výberu z dvoch typov zberacích valcov v závislosti od ich pracovných podmienok.
Vlastnosti

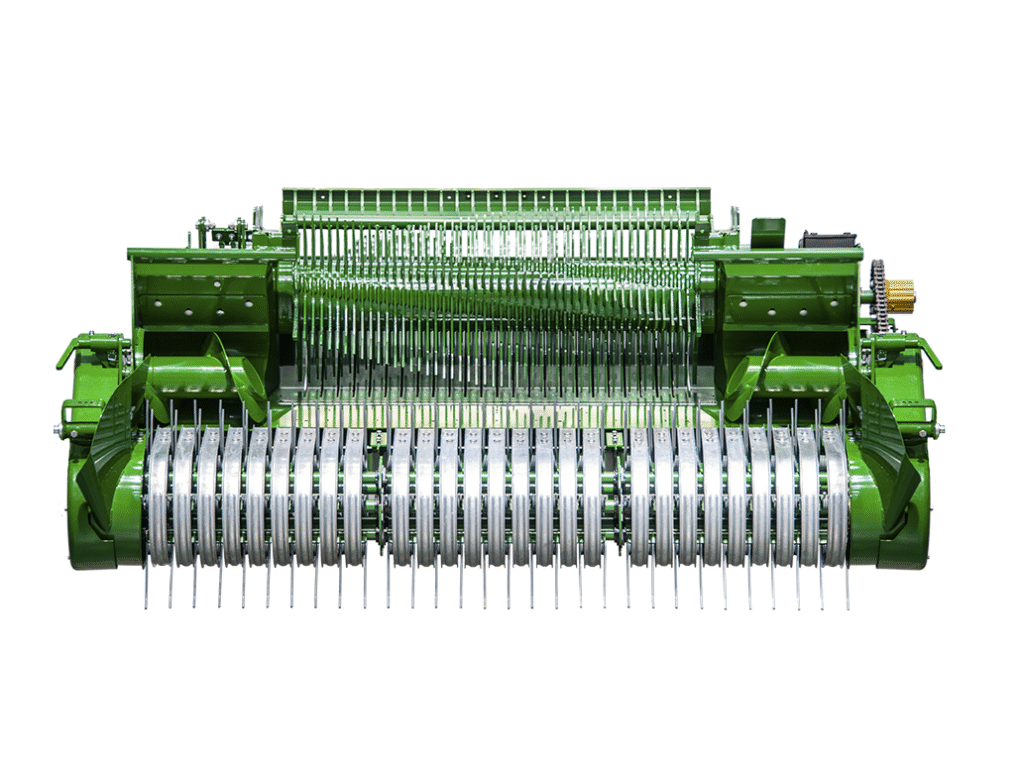

Ťažký zberací valec
Špeciálne navrhnutý zberací valec McHale je umiestnený blízko rotora, aby sa zlepšilo podávanie plodiny cez rotor do komory balíkov. Bočné podávacie šneky s veľkým priemerom pomáhajú nasmerovať plodinu do komory balíkov, čím zabezpečujú rovnomerný a konzistentný tok plodiny pre tvorbu balíkov s vysokou hustotou.
Vlastnosti

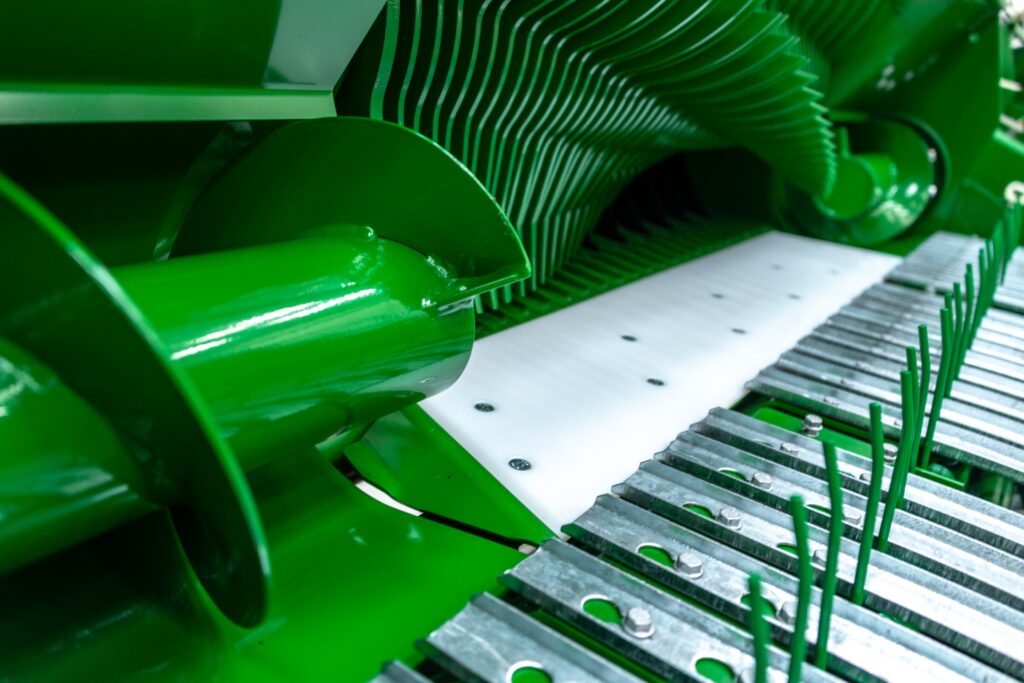

Adaptívny zberací systém
Počas sezóny balenia musia stroje pracovať s rôznymi objemami plodiny. Spoločnosť McHale navrhla adaptívny zberací systém, ktorý umožňuje, aby sa oblasť zberu automaticky prispôsobila ľahkým aj ťažkým plodinám, čím sa zabezpečí plynulý tok plodiny do komory.
Vlastnosti

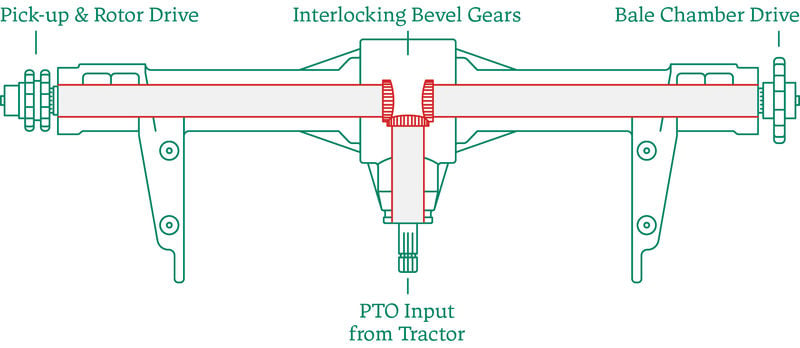

Rozdelená prevodovka
Na všetky stroje z radu lisov s variabilnou komorou McHale je štandardne namontovaná rozdelená prevodovka so 540 ot./min. Konštrukcia prevodovky zabezpečuje, že výkon je rovnomerne rozdelený na obe strany stroja.
Vlastnosti

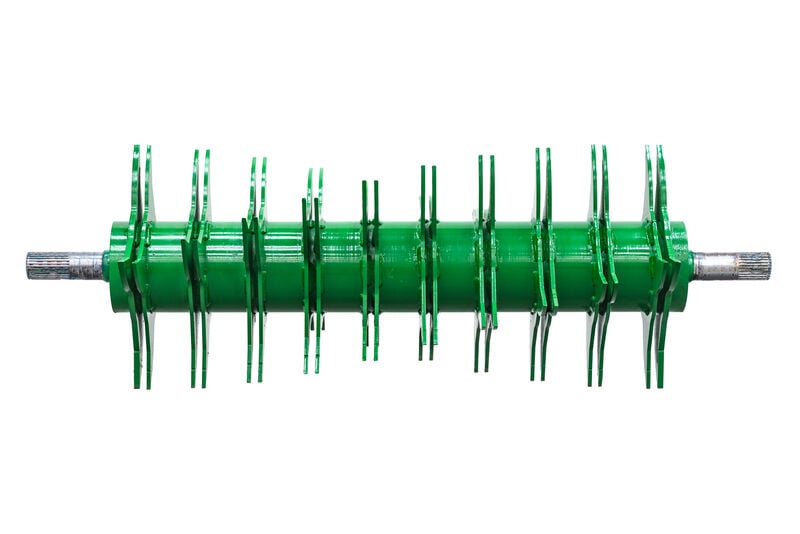

Rotor
Hviezdicový podávací rotor zabezpečuje vysokokapacitný tok plodiny do komory balíkov. Spoločnosť McHale navrhla tri typy rotorov pre rad lisov s variabilnou komorou.
Vlastnosti

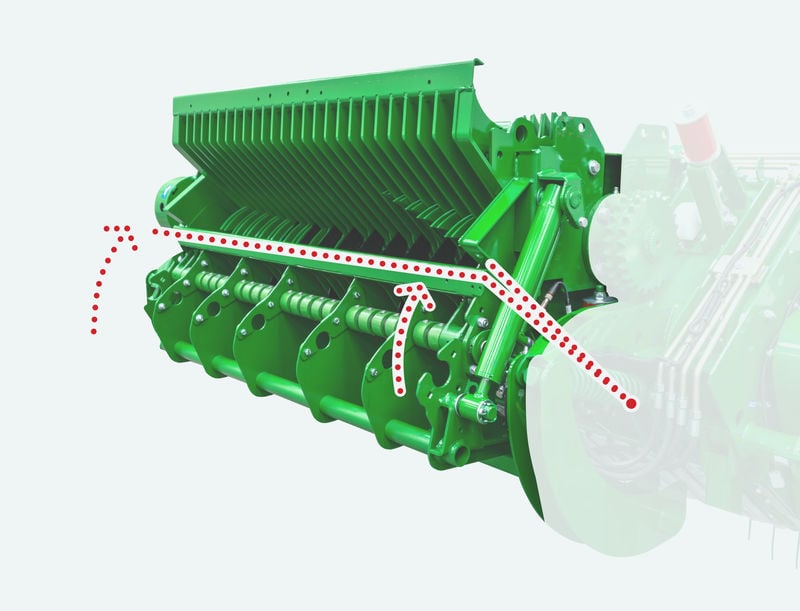

Drop Floor (systém odblokovania dna)
Po viac než desať rokov sú všetky stroje z radu Variabilných komôr lisov vybavené systémom McHale Drop Floor, ktorý si operátori obľúbili pre jeho jednoduché použitie a efektívny cyklus odblokovania.
Vlastnosti
Komora balíkov a veľkosti balíkov
Komora balíkov na strojoch McHale s variabilnou komorou pozostáva z ťažkých nekonečných pásov. Tieto pásy sú extrémne odolné a spevnené syntetickým materiálom, čo zabezpečuje, že pásy dokážu absorbovať a vyvíjať vysoký tlak na materiál v komore balíkov.
Vlastnosti

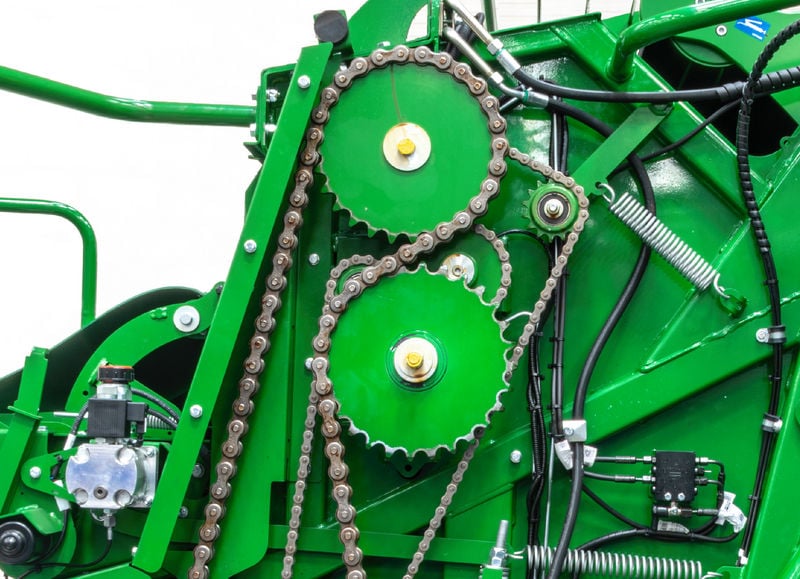

Dvojitý pohon komory balíkov
Ťažký pohonný systém zabezpečuje otáčanie pásov a balíkov na všetkých strojoch z radu variabilných komôr lisov. Na McHale V8940 je namontovaný hlavný pohon, ktorý zaručuje otáčanie pásov a tvorbu balíkov.
Vlastnosti

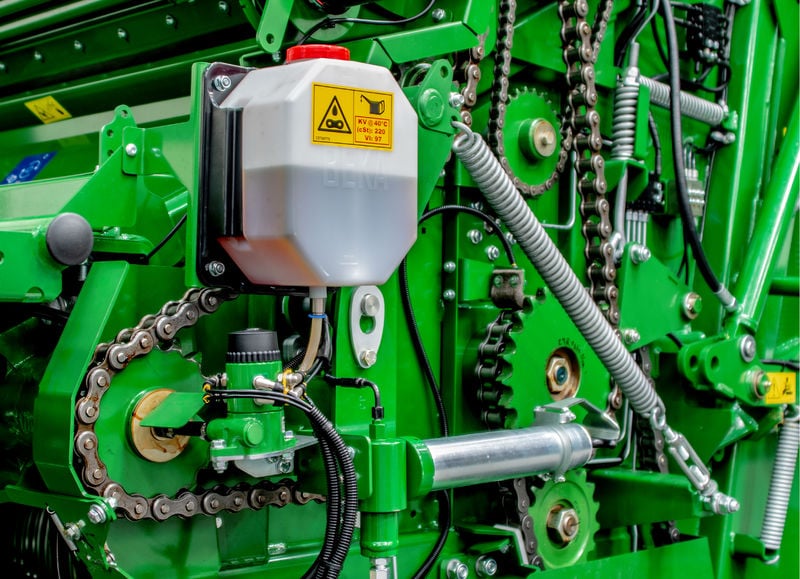

Mazanie a olejovanie
Všetky lisy z radu McHale s variabilnou komorou sú vybavené kontinuálnym olejovým systémom. Po zapojení PTO tento systém nepretržite maže reťaze, aby sa zabezpečila ich dlhá životnosť. Alarm mazania sa aktivuje po vyhotovení 300 balíkov, aby informoval operátora o potrebe doplniť olej do nádrže.
Vlastnosti

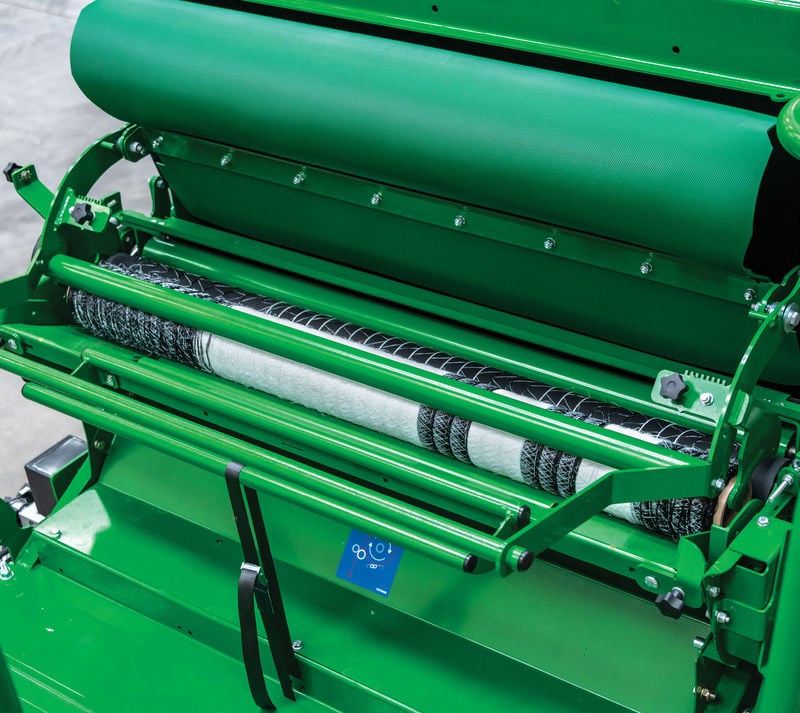

Výkonný sieťovač
Pre stroje z radu McHale s variabilnou komorou bol navrhnutý a vyvinutý výkonný sieťovač. Tento sieťovač je veľmi spoľahlivý a pozostáva z pohyblivého valca, ktorý umožňuje otáčanie rolky sieťky počas aplikácie, čím sa zabezpečuje rovnomerné ukladanie sieťky.
Vlastnosti

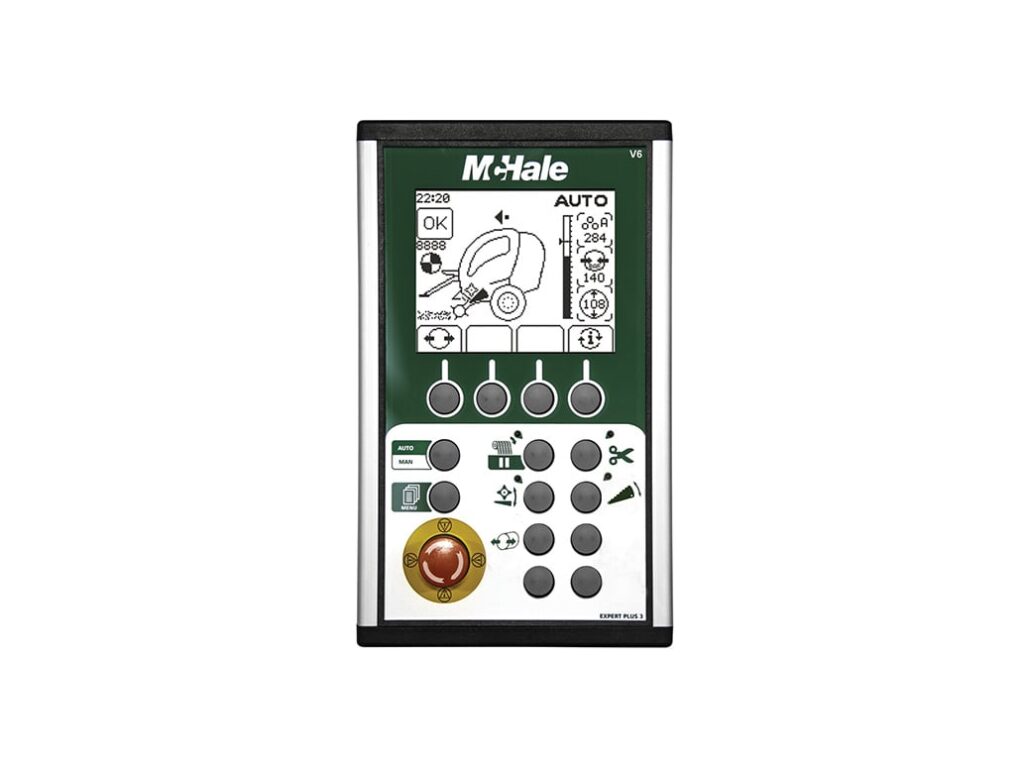

Ovládacia konzola Expert Plus
Model McHale V8940 je vybavený ovládacou konzolou Expert Plus, ktorá disponuje veľkým grafickým displejom.
Vlastnosti
Možnosti
Stroje McHale pracujú v rôznych podmienkach po celom svete. Na optimalizáciu výkonu ponúkame množstvo voliteľných doplnkov v rade lisov s variabilnou komorou. Odporúčame poradiť sa s vaším miestnym predajcom alebo distribútorom, aby ste vybrali najlepšiu konfiguráciu podľa vašich potrieb.
Technické špecifikácie
| Parametre | Hodnota |
|---|---|
| ROZMERY A HMOTNOSŤ | |
| Dĺžka | 5,1 m (16’ 9”)* |
| Šírka | 2,58 m / 2,62 m (8’ 6” / 8’ 7”)* |
| Výška | 3,12 m (10’ 3”) |
| Hmotnosť | 4 740 kg (10 450 lbs)* |
| * Hodnoty sa môžu líšiť v závislosti od špecifikácie | |
| Parametre | Hodnota |
|---|---|
| ZBERACÍ VALEC | |
| Pracovná šírka | 2100 mm (6’11”) |
| Vodiace kolesá zberacieho valca | Štandardné |
| Valec plodiny | Voliteľný |
| Ochranný kryt krátkej plodiny | Štandardný |
| Rozostup drôtov | 70 mm |
| Parametre | Hodnota |
|---|---|
| REZACIA JEDNOTKA | |
| Počet nožov | 0 |
| Teoretická dĺžka rezu | Nie je k dispozícii |
| Ochrana nožov | Nie je k dispozícii |
| Deaktivácia nožov | Nie je k dispozícii |
| Systém odblokovania | Drop Floor |
| Parametre | Hodnota |
|---|---|
| KOMORA BALÍKOV | |
| Šírka | 1,23 m |
| Priemer | 0,6 m (2’) až 1,9 m |
| Počet pásov | 3 |
| Podávací mechanizmus komory | Výkonný podávací rotor |
| Parametre | Hodnota |
|---|---|
| SIEŤOVANIE BALÍKOV | |
| Nastavenie sieťky | V kabíne |
| Systém sieťovania | Výkonný sieťovač |
| Kapacita roliek | 1+2 v zásobníku |
| Ovládanie | Manuálne alebo automatické |
| Parametre | Hodnota |
|---|---|
| POHON | |
| Prevodovka | Split Drive |
| Ochrana hlavného pohonu | Cam Clutch |
| Ochrana zberacieho valca | Slip Clutch |
| Mazanie reťazí | Kontinuálne |
| Komora balíkov | Hlavný pohon |
| Parametre | Hodnota |
|---|---|
| OVLÁDANIE | |
| Ovládací systém | Expert Plus |
| Prevádzka | Pol-automatická |
| Nastavenie hustoty balíka | V kabíne |
| Nastavenie veľkosti balíka | V kabíne |
| Parametre | Hodnota |
|---|---|
| OSTATNÉ | |
| Náprava | 8 skrutiek |
| Brzdy | Voliteľné: vzduchové / hydraulické |
| Pneumatiky štandard | 460/65/20 |
| Pneumatiky voliteľné | 500/50/22.5 alebo 560/45/22.5 |
| Vyhadzovač balíkov | Nastaviteľný |
| Cestné osvetlenie | Štandardné |
| Parametre | Hodnota |
|---|---|
| POŽIADAVKY NA TRAKTOR | |
| Minimálny hydraulický prietok | 30 l/min @ 180 bar |
| Hydraulický systém | 2 dvojčinné ventily, 1 voľný návrat |
| Elektronika | 12 V DC, 20 A |
| Minimálne požiadavky na PTO | 55 kW (73 hp) |
