Lis V6750
Rad lisov s variabilnou komorou McHale zahŕňa stroje V6, V8 a Fusion Vario. Tento rad pozostáva zo 7 modelov.
V6750 – 15 nožový sekáčik s variabilnou komorou
Rad lisov s variabilnou komorou McHale zahŕňa stroje V6, V8 a Fusion Vario. Tento rad pozostáva zo 7 modelov:
-
V6740 – lis bez rezania
-
V6750 – lis s rezaním, 15 nožov
-
V6760 – plne automatický lis s rezaním
-
V8940 – vysokokapacitný lis bez rezania
-
V8950 – vysokokapacitný lis s rezaním
-
V8960 – plne automatický vysokokapacitný lis s rezaním
-
Fusion Vario Plus – integrovaný lis s baličkou s technológiou Film-on-Film
McHale prináša inovatívne riešenia, ktoré vám umožnia pracovať efektívnejšie a dosahovať vyšší výkon. Meno McHale sa stalo synonymom pre výrobu robustných a spoľahlivých strojov, vďaka čomu je McHale prvou voľbou profesionálnych používateľov.
Popis

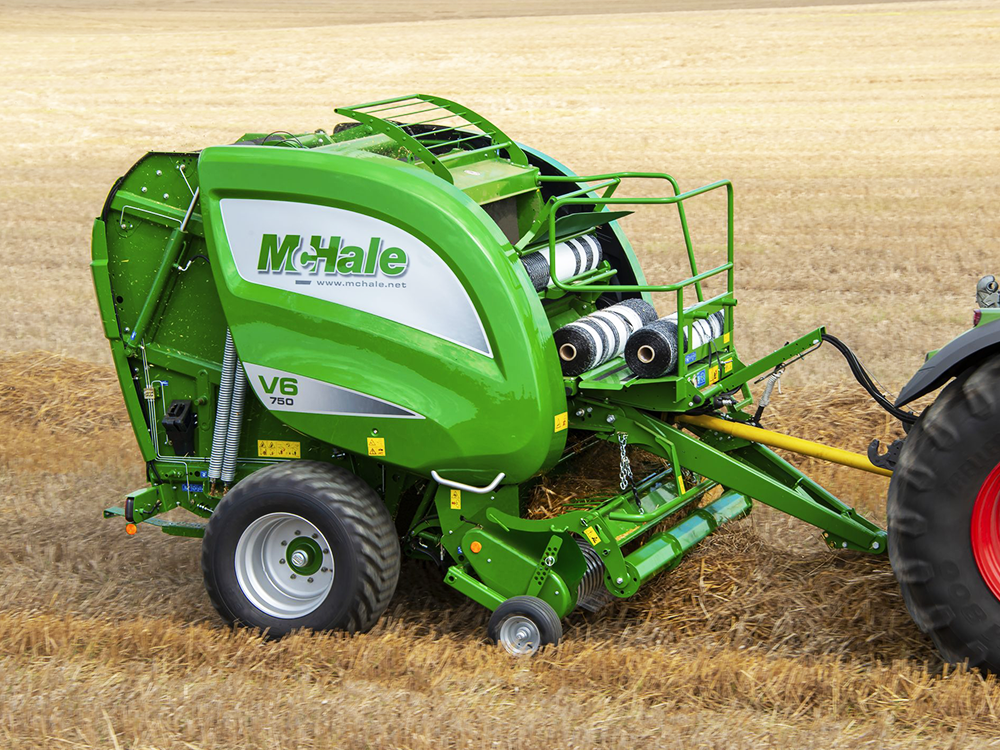

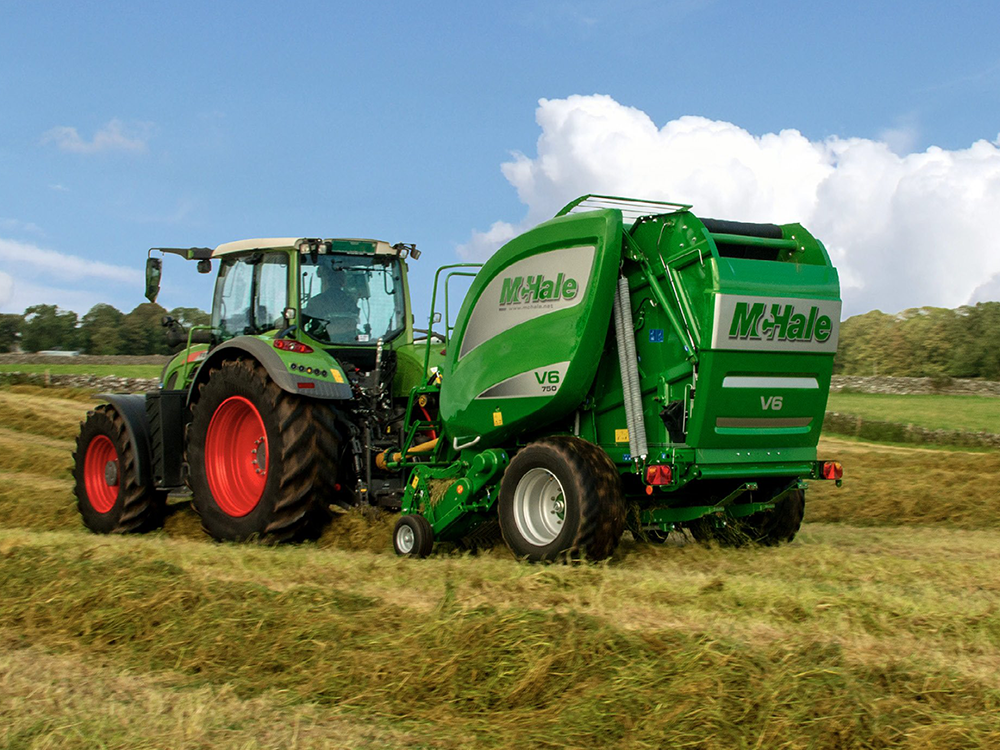

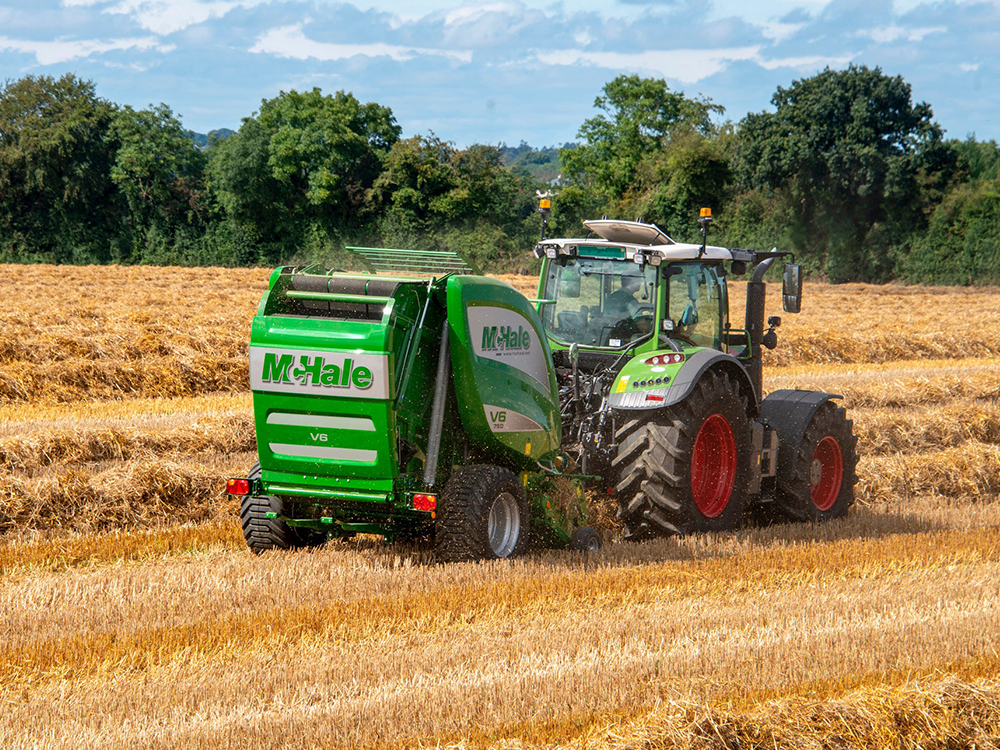

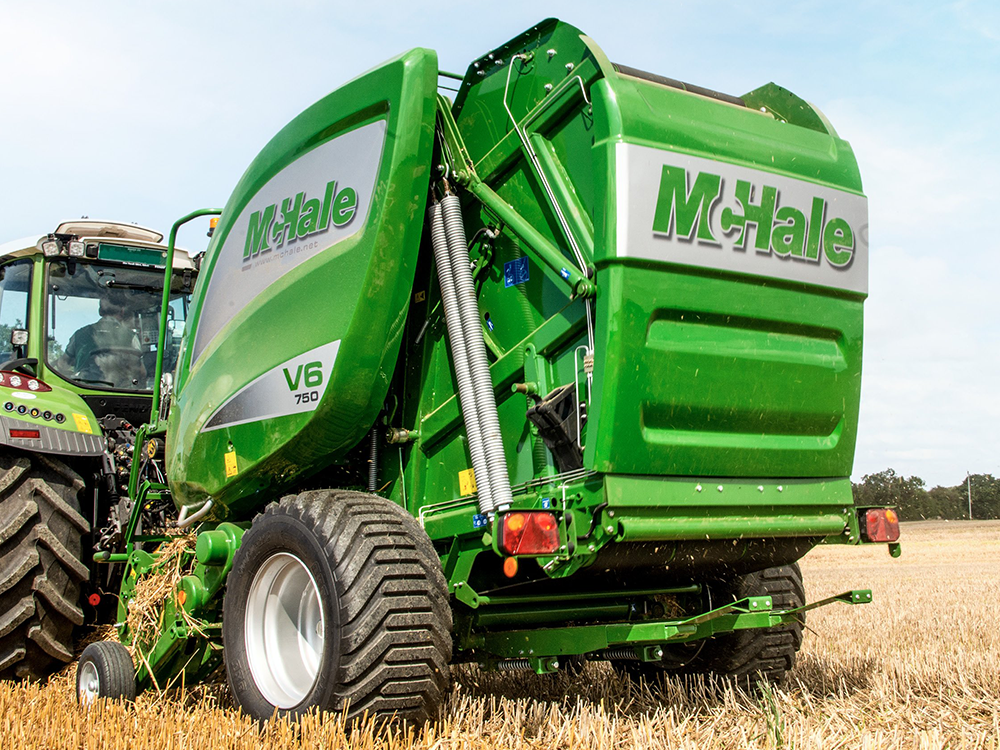

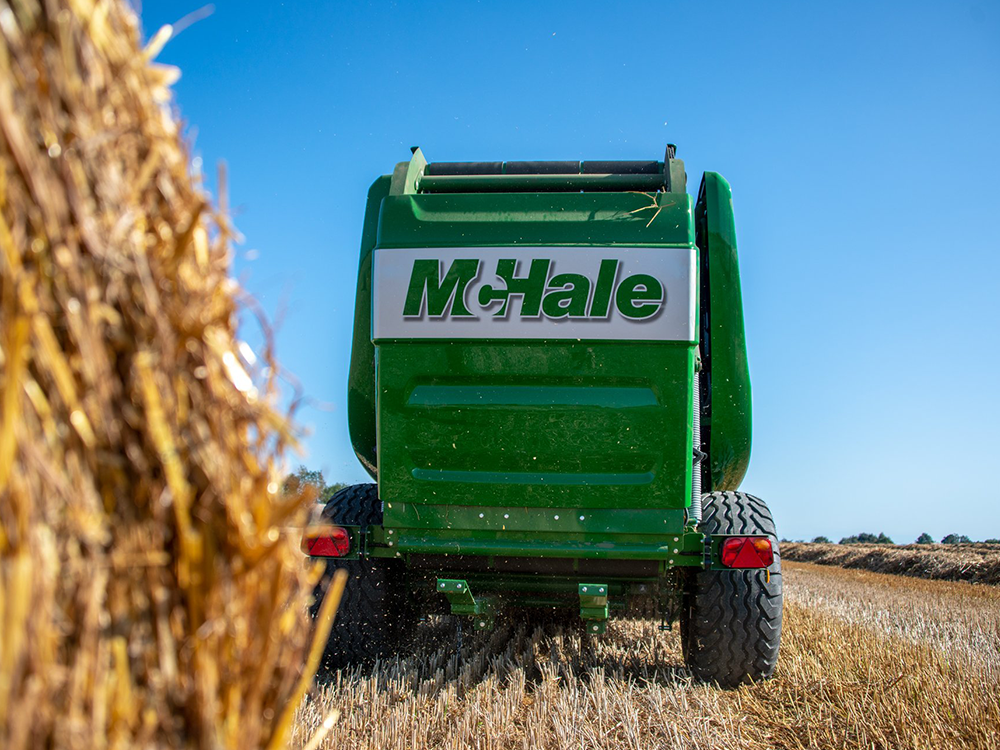

McHale V6750 je polautomatický lis s variabilnou komorou, schopný vyrábať balíky s priemerom od 0,6 m do 1,68 m (2’–5’6″). Stroj je vybavený 15-nožovou rezacou jednotkou a ťažkoodolným rotorom. Dvojitý pohon napomáha otáčaniu pásov a formovaniu balíkov, čo umožňuje pracovať aj v tých najnáročnejších podmienkach. Štandardne je stroj vybavený centralizovanými mazacími blokmi. Automatické mazanie je dostupné ako voliteľná výbava. Sieťovanie a hustota balíka sa dajú nastaviť priamo z kabíny pomocou ovládacieho pultu Expert Plus. Ako štandard sú na stroji namontované pneumatiky 500/50-22.5.
Štandardná výbava:
| 2,1 m Profi-Flo zberací mechanizmus | 15-nožová rezacia jednotka s ťažkým rotorom | Systém odblokovania dna |
| 3 nekonečné pásy | Centrálne mazacie bloky (manuálne mazanie) | Kontinuálny olejový systém |
| Výkonný sieťovač | Mechanické zamykanie zadných dverí | Reťaz 1¼” na komore balíkov |
| Ovládacia konzola Expert Plus | Ložiská komory balíkov 50 mm (2″) s dvojitým vencom | Displej tlaku nožov |
| Senzor polohy nožov | Senzor dna | Pneumatiky 500/50/22.5 |
| Vyhadzovač balíkov |
Vlastnosti
Zberací valec
Stroje McHale pracujú v rôznych podmienkach po celom svete. Na optimalizáciu výkonu ponúkame množstvo voliteľných možností v rade lisov s variabilnou komorou McHale. Odporúčame, aby ste sa poradili s vaším miestnym predajcom alebo distribútorom ohľadom najvhodnejšej konfigurácie podľa vašich požiadaviek.
Vlastnosti

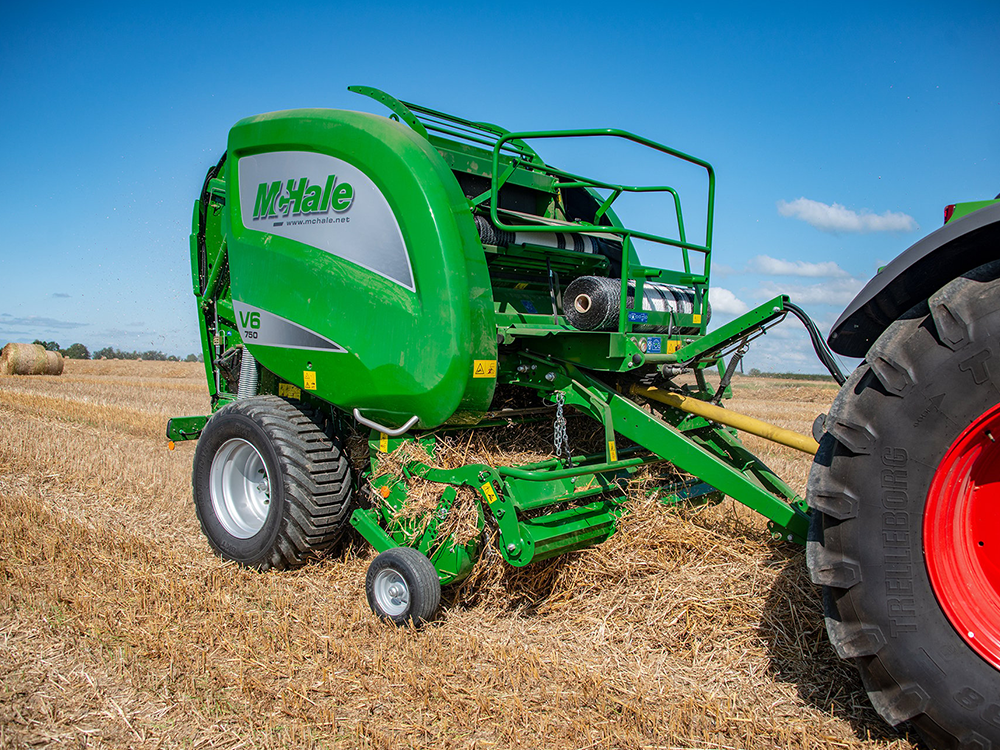

Ťažký zberací valec
Špeciálne navrhnutý zberací valec McHale je umiestnený blízko rotora, aby sa zlepšilo podávanie plodiny cez rotor do komory balíkov. Bočné podávacie šneky s veľkým priemerom pomáhajú nasmerovať plodinu do komory balíkov, čím zabezpečujú rovnomerný a konzistentný tok plodiny pre tvorbu balíkov s vysokou hustotou.
Vlastnosti
Adaptívny zberací systém
Počas sezóny balenia musia stroje pracovať s rôznymi objemami plodiny. Spoločnosť McHale navrhla adaptívny zberací systém, ktorý umožňuje, aby sa oblasť zberu automaticky prispôsobila ľahkým aj ťažkým plodinám, čím sa zabezpečí plynulý tok plodiny do komory.
Vlastnosti
Rozdelená prevodovka
Na všetky stroje z radu lisov s variabilnou komorou McHale je štandardne namontovaná rozdelená prevodovka so 540 ot./min. Konštrukcia prevodovky zabezpečuje, že výkon je rovnomerne rozdelený na obe strany stroja.
Vlastnosti
Rotor
Hviezdicový podávací rotor zabezpečuje vysokokapacitný tok plodiny do komory balíkov. Spoločnosť McHale navrhla tri typy rotorov pre rad lisov s variabilnou komorou.
Vlastnosti
Rezacia jednotka
Aby sa zabezpečila konzistentná a rovnomerná kvalita rezania, pre rad McHale s variabilnou komorou boli vyvinuté dve možnosti rezania.
Vlastnosti
Systém výberu nožov
Všetky stroje McHale V6750 môžu byť vybavené systémom výberu nožov. Rôzne konfigurácie nožov je možné zvoliť podľa špecifikácie nožového bloku.
Vlastnosti
Odblokovanie dna (Drop Floor)
Už viac než desať rokov sú všetky stroje z radu variabilných lisov McHale vybavené systémom McHale Drop Floor na odblokovanie, ktorý si operátori obľúbili pre jeho jednoduché ovládanie a efektívny cyklus odblokovania.
Vlastnosti
Komora balíkov a veľkosti balíkov
Komora balíkov na rade McHale s variabilnou komorou je zložená z ťažkoodolných nekonečných pásov. Pásy sú mimoriadne odolné proti opotrebovaniu a zosilnené syntetickým materiálom, čo zabezpečuje, že dokážu absorbovať aj vyvíjať vysoký tlak na materiál v komore balíkov.
Vlastnosti
Dvojitý pohon komory balíkov
Na všetkých strojoch z radu variabilných lisov McHale poháňa pásy a rotáciu balíkov ťažkoodolný pohonný systém. Na modeli McHale V6750 je nainštalovaný dvojitý pohon, ktorý zabezpečuje spoľahlivú rotáciu pásov a formovanie balíkov.
Vlastnosti
Mazanie a olejovanie
Všetky lisy z radu McHale s variabilnou komorou sú vybavené kontinuálnym olejovacím systémom. Po zapojení PTO systém neustále maže reťaze, čím sa zabezpečuje ich dlhá životnosť. Po 300 balíkoch zaznie alarm mazania, ktorý upozorní operátora na potrebu doplniť olej do nádrže.
Vlastnosti
Výkonný sieťovač
Pre rad McHale s variabilnou komorou bol navrhnutý a vyvinutý výkonný sieťovač. Tento sieťovač je veľmi spoľahlivý a obsahuje otočný valec, ktorý umožňuje otáčanie role sieťky počas aplikácie, čím sa zabezpečí rovnomerné pokrytie balíka sieťkou.
Vlastnosti

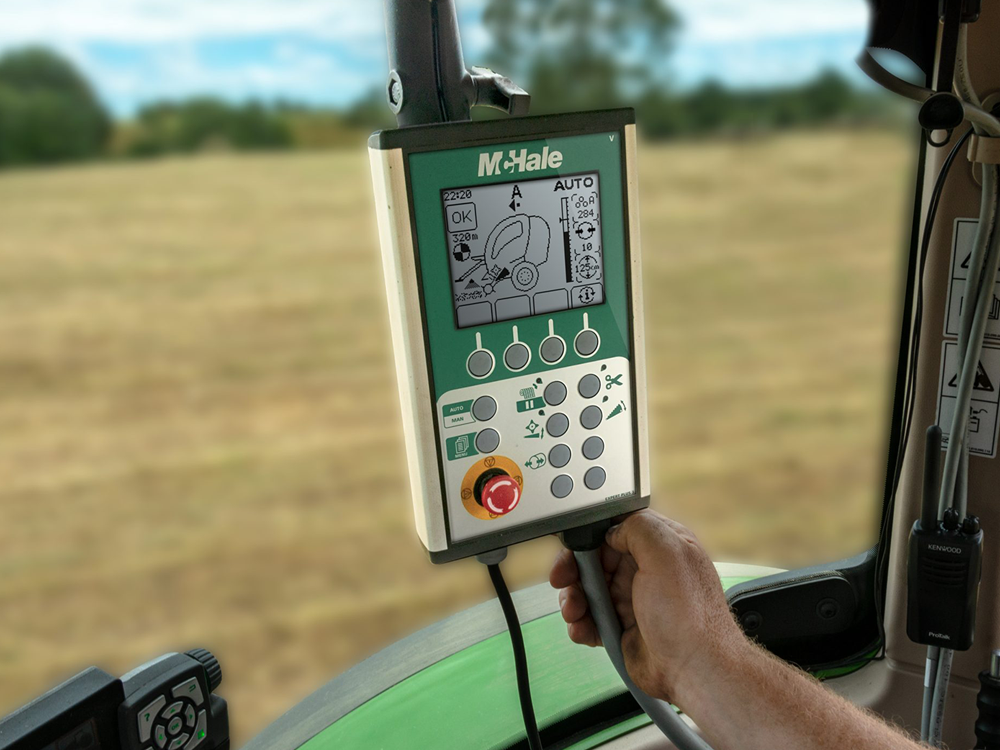

Ovládacia konzola Expert Plus
Model McHale V6750 je vybavený ovládacou konzolou Expert Plus, ktorá disponuje veľkým grafickým displejom.
Vlastnosti
Možnosti
Stroje McHale pracujú v rôznych podmienkach po celom svete. Aby sa optimalizoval ich výkon, ponúkame niekoľko možností v rade lisov s variabilnou komorou McHale. Odporúčame poradiť sa so svojím miestnym predajcom alebo distribútorom, aby ste zvolili najvhodnejšiu konfiguráciu podľa vašich potrieb.
Technické špecifikácie
| Parametre | Hodnota |
|---|---|
| ROZMERY A HMOTNOSŤ | |
| Dĺžka | 5,1 m (16’ 9”)* |
| Šírka | 2,54 m / 2,58 m (8’ 4” / 8’ 6”)* |
| Výška | 2,75 m (9’) |
| Hmotnosť | 4540 kg (10 009 lbs)* |
| * Hodnoty sa môžu líšiť v závislosti od špecifikácie | |
| Parametre | Hodnota |
|---|---|
| ZBERACÍ VALEC | |
| Pracovná šírka | 2100 mm (6’ 11”) |
| Počet drôtov | 5 (6 pri Camless zberacom valci) |
| Rozostup drôtov | 67 mm (2⅝”) / 55 mm pri Camless (2⅛”) |
| Valec plodiny | Štandardný |
| Vodiace kolesá zberacieho valca (pneumatické) | Štandardné |
| Parametre | Hodnota |
|---|---|
| REZACIA JEDNOTKA | |
| Počet nožov | 15 |
| Teoretická dĺžka rezu | 65 mm |
| Ochrana nožov | Hydraulická |
| Deaktivácia nožov | Hydraulická z kabíny |
| Systém odblokovania | Drop Floor |
| Parametre | Hodnota |
|---|---|
| KOMORA BALÍKOV | |
| Priemer balíka | 0,6 m (2’) až 1,68 m (5’ 6”) |
| Šírka komory | 1,23 m (4’) |
| Podávací rotor komory balíkov | 15-nožová rezacia jednotka |
| Počet pásov | 3 |
| Parametre | Hodnota |
|---|---|
| SIEŤOVANIE BALÍKOV | |
| Materiál viazania | Sieťka |
| Ovládanie | Automatické alebo manuálne |
| Systém viazania | Výkonný sieťovač |
| Kapacita roliek | 1+2 v zásobníku |
| Nastavenie viazania | V kabíne |
| Parametre | Hodnota |
|---|---|
| POHON | |
| Prevodovka | Split Drive |
| Ochrana hlavného pohonu | Cam Clutch |
| Ochrana zberacieho valca | Slip Clutch |
| Mazanie reťazí | Kontinuálne |
| Komora balíkov | Dvojitý pohon |
| Parametre | Hodnota |
|---|---|
| OVLÁDANIE | |
| Ovládací systém | Expert Plus Voliteľne: ISOBUS |
| Prevádzka | Polautomatická |
| Nastavenie hustoty balíka | V kabíne |
| Nastavenie veľkosti balíka | V kabíne |
| Kamera | Voliteľná |
| Parametre | Hodnota |
|---|---|
| OSTATNÉ | |
| Náprava | 8 skrutiek |
| Brzdy | Voliteľné: vzduchové / hydraulické |
| Pneumatiky štandard | 500/50/22.5 |
| Pneumatiky voliteľné | 560/45/22.5 |

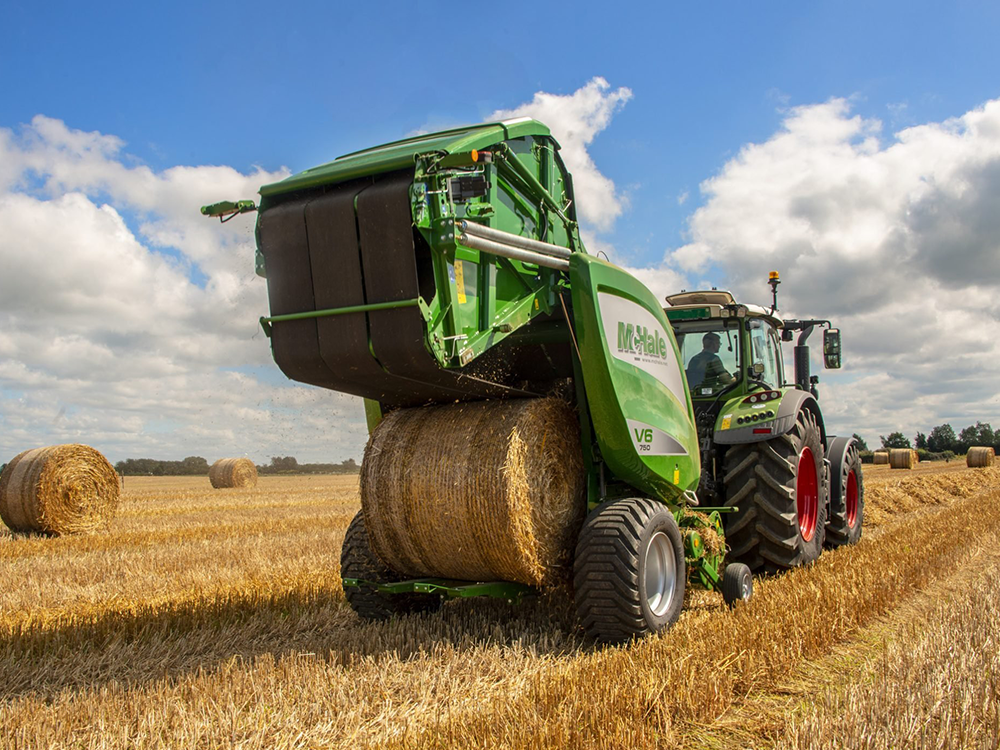

| Vyhadzovač balíkov | Štandardný |
| Bočný vývrat | Nie je dostupné |
| Cestné osvetlenie | Štandardné |
| Parametre | Hodnota |
|---|---|
| HYDRAULIKA A ELEKTRONIKA | |
| Minimálny hydraulický prietok | 30 l/min @ 180 bar |
| Hydraulický systém | 2 dvojčinné rozvádzače, 1 voľný návrat |
| Elektronika | 12 V DC, 20 A |
| Minimálne požiadavky na PTO | 60 kW (80 hp) |
