Lis s pevnou komorou F5-560
Ponúkajúc inovatívne riešenia, ktoré vám umožnia pracovať efektívnejšie a zároveň dosiahnuť vyšší výkon, sa značka McHale stala synonymom pre výrobu robustných a spoľahlivých strojov, čo robí z McHale prvú voľbu pre profesionálnych používateľov.

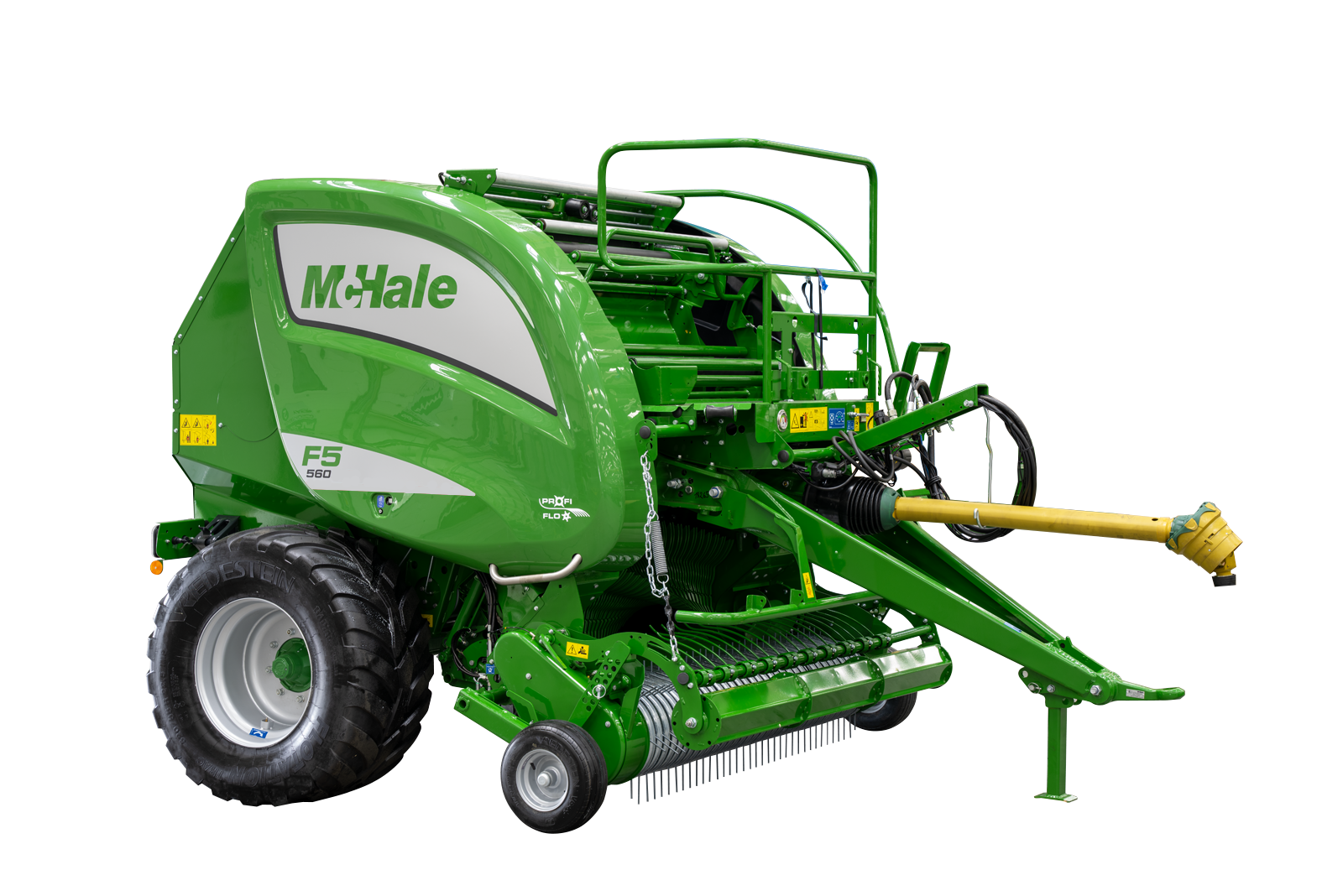

F5-560 – 25-nožový lis s pevnou komorou
McHale F5-560 je plne automatický lis s pevnou komorou, vybavený hydraulikou s detekciou zaťaženia a 25-nožovým drvičom. Má rovnakú vysoko výkonnú drviacu jednotku a rotor ako modely radu McHale Fusion 4. Počet vrstiev sieťky a hustota balíkov sa dajú nastavovať priamo z kabíny traktora pomocou ISOBUS na termináli traktora alebo ovládacej konzoly ISO-PLAY. V kombinácii s ventilom s detekciou zaťaženia umožňuje plne automatické otváranie a zatváranie zadných dverí. Stroj je štandardne vybavený pneumatikami 500/50-22.5.
Štandardná výbava:
| 2,1 m Profi-Flo zberač | 25-nožový drvič rotor | Systém odblokovania podlahy (Drop Floor) |
| Ložiská komory balíkov 50 & 55 mm* | Reťaz 1¼″ na komore balíkov | Automatický progresívny systém mazania |
| Dvojitý podávací systém sieťky | Kontinuálny olejový systém | ISOBUS / ISO-PLAY |
| Pneumatiky 500/50-22.5 | 25-nožový drvič | Displej tlaku nožov |
| Senzor polohy nožov | Automatické otváranie a zatváranie zadných dverí | Ventil s detekciou zaťaženia |
Vlastnosti
Profi-Flo zberač
Spoločnosť McHale vytvorila svoj najvýkonnejší zberač pre radu F5. Nový Profi-Flo zberač bol navrhnutý tak, aby zvýšil príjem materiálu vďaka efektívnejšiemu prúdeniu plodiny a bol konštruovaný tak, aby používatelia mohli pracovať s vysoko výkonným zberačom, ktorý je vhodný pre rôzne pracovné podmienky.
Vlastnosti
Zberací valec
Za posledné desaťročie spoločnosť McHale navrhla a vyvinula rôzne typy zberačov. Po rozsiahlych testoch sa McHale rozhodla ponúknuť zákazníkom dve možnosti zberača, v závislosti od ich pracovných podmienok.
Vlastnosti
Ťažký zberač PROFI-FLO
Špeciálne navrhnutý McHale zberač je umiestnený blízko rotora, aby sa zlepšilo dopravenie plodiny cez rotor do komory balíkov. Bočné šneky s veľkým priemerom pomáhajú usmerniť plodinu do komory balíkov, čím sa zabezpečuje konzistentný a rovnomerný prúd materiálu pre výrobu balíkov s vysokou hustotou.
Vlastnosti
Adaptívny zberací systém
Počas lisovacej sezóny musia stroje pracovať s rôznym objemom plodiny. Patentovaný adaptívny vstup McHale umožňuje automatické prispôsobenie vstupnej oblasti ľahkým aj ťažkým plodinám, čím zabezpečuje plynulý tok materiálu do komory.
Vlastnosti
Dvojdielna prevodovka
Všetky stroje z radu McHale Fusion sú štandardne vybavené 540 ot./min dvojdielnou prevodovkou. Konštrukcia prevodovky zabezpečuje rovnomerné rozdelenie výkonu na obe strany stroja.
Vlastnosti
Rotor
Hviezdicový, dvojprstový podávací rotor zabezpečuje vysokokapacitný prúd plodiny do komory balíkov.
Vlastnosti
Drvič
Pre zabezpečenie konzistentnej a rovnomernej kvality krájania boli pre lisy s pevnou komorou McHale vyvinuté dve možnosti drviča.
Vlastnosti
Systém voliteľných nožov (Selectable Knife System)
Všetky lisy McHale F5-500 môžu byť vybavené systémom voliteľných nožov.
Rôzne konfigurácie nožov je možné vybrať v závislosti od špecifikácie banky nožov.
Vlastnosti
Odblokovanie podlahy (Drop Floor)
Viac ako desať rokov sú všetky stroje z radu lisov s pevnou komorou vybavené systémom McHale Drop Floor Unblocking, ktorý si obsluha obľúbila pre jeho jednoduché použitie a efektívny cyklus odblokovania.
Vlastnosti
Komora balíkov
Komora balíkov na McHale F5-560 pozostáva z 18-valcovej komory balíkov. Má priemer 1,23 m x 1,25 m (4′ ½” x 4′ 1¼”) a je vyrobená z ťažkých valcov odolných voči opotrebeniu.
Vlastnosti
Mazanie olejom
Všetky lisy z radu McHale s pevnou komorou sú vybavené kontinuálnym olejovým systémom. Po zapojení vývodového hriadeľa (PTO) systém neustále maže reťaze, čím sa zabezpečuje ich dlhá životnosť. Po vyrobení 300 balíkov sa spustí alarm mazania, ktorý informuje obsluhu o potrebe doplniť olej do nádrže.
Vlastnosti
Dvojitý systém viazania sieťkou
Pre radu F5-500 bol navrhnutý a vyvinutý vysokovýkonný viazač sieťkou. Dvojitý systém viazania sieťkou je namontovaný na všetkých strojoch F5-540, F5-550 a F5-560.
Vlastnosti
Nakladanie a uskladnenie sieťky
Nakladanie sieťky bolo na strojoch F5-540, F5-550 a F5-560 optimalizované pomocou systému Rock and Roll Net Loading System.
Vlastnosti
ISOBUS/ISO-PLAY
McHale F5-560 sa ovláda pomocou ISOBUS alebo ovládacej konzoly ISO-PLAY, ktorá disponuje veľkým grafickým displejom. Tento displej umožňuje operátorovi sledovať proces lisovania graficky priamo z ovládacej konzoly.
Vlastnosti
ISOBUS Integrácia
Všetky lisy McHale F5-560 môžu byť voliteľne vybavené ISOBUS.
Lis s ISOBUS možno pripojiť k ľubovoľnému traktoru s ISOBUS pripojením a ovládať ho cez terminál traktora v kabíne.
Vlastnosti
Ovládacia konzola McHale ISO-PLAY
Ak si zákazník želá ovládať stroj s ISOBUS, ale traktor nie je kompatibilný s ISOBUS, môže tak urobiť cez voliteľný terminál McHale ISO-PLAY.
Vlastnosti
Voliteľné príslušenstvo
Stroje McHale pracujú v rôznych podmienkach po celom svete. Aby sa optimalizoval výkon stroja, ponúkame viacero voliteľných doplnkov pre radu lisov McHale s pevnou komorou. Odporúčame poradiť sa so svojím miestnym predajcom alebo distribútorom, aby ste zvolili najvhodnejšiu konfiguráciu podľa vašich potrieb.
Technické špecifikácie
| Parametre | Hodnota |
|---|---|
| Dĺžka | 4,05 m (13′3″) |
| Šírka | 2,55 m / 2,58 m* (8′4″ / 8′6″) |
| Výška | 2,45 m (8′) |
| Hmotnosť | 3 700 kg (8,157 lbs) |
| Parametre | Hodnota |
|---|---|
| Pracovná šírka | 2100 mm (6’11”) |
| Počet prútov | 5 |
| Rozostup prútov | 65 mm |
| Ochranný kryt krátkej plodiny | Štandardný |
| Valec na plodinu | Voliteľný |
| Vodiace kolesá zberača | Štandardné |
| Zdvih zberača | Hydraulický |
| Parametre | Hodnota |
|---|---|
| Počet nožov | 25 |
| Teoretická dĺžka rezu | 46 mm |
| Ochrana nožov | Hydraulická |
| Deaktivácia nožov | Hydraulická z kabíny traktora |
| Systém odblokovania | Drop Floor |
| Parametre | Hodnota |
|---|---|
| Priemer | 1,25 m (4’1”) |
| Šírka | 1,23 m (4′) |
| Podávanie komory balíkov | Rotor s 25 nožmi |
| Počet valcov | 18 |
| Mazanie | Automatické progresívne |
| Ložiská | 50 mm & 55 mm** |
| Parametre | Hodnota |
|---|---|
| Typ viazania | Sieťka |
| Ovládanie | Manuálne, poloautomatické alebo automatické |
| Systém viazania | Dvojitý podávací systém sieťky |
| Kapacita rolky | 1 + 1 zásoba |
| Nastavenie sieťky/fólie | V kabíne traktora |
| Parametre | Hodnota |
|---|---|
| Prevodovka | Split Drive |
| Ochrana hlavného pohonu | Cam Clutch |
| Ochrana zberača | Slip Clutch |
| Mazanie reťazí | Kontinuálne |
| Parametre | Hodnota |
|---|---|
| Ovládací systém | ISOBUS / ISO-Play |
| Prevádzka | Plne automatická |
| Nastavenie hustoty | V kabíne traktora |
| Kamera | 1 x Kamera |
| Parametre | Hodnota |
|---|---|
| Náprava | 8 skrutiek |
| Pneumatiky štandard | 500/50-22.5 |
| Pneumatiky voliteľné | 520/55-22.5 |
| Senzor vypúšťania balíkov | Štandard |
| Parametre | Hodnota |
|---|---|
| Minimálny prietok hydrauliky | 45 l/min pri 180 bar |
| Hydraulika | Otvorný, uzavretý alebo s detekciou zaťaženia |
| Minimálny výkon traktora | 75 kW (100 hp) |
