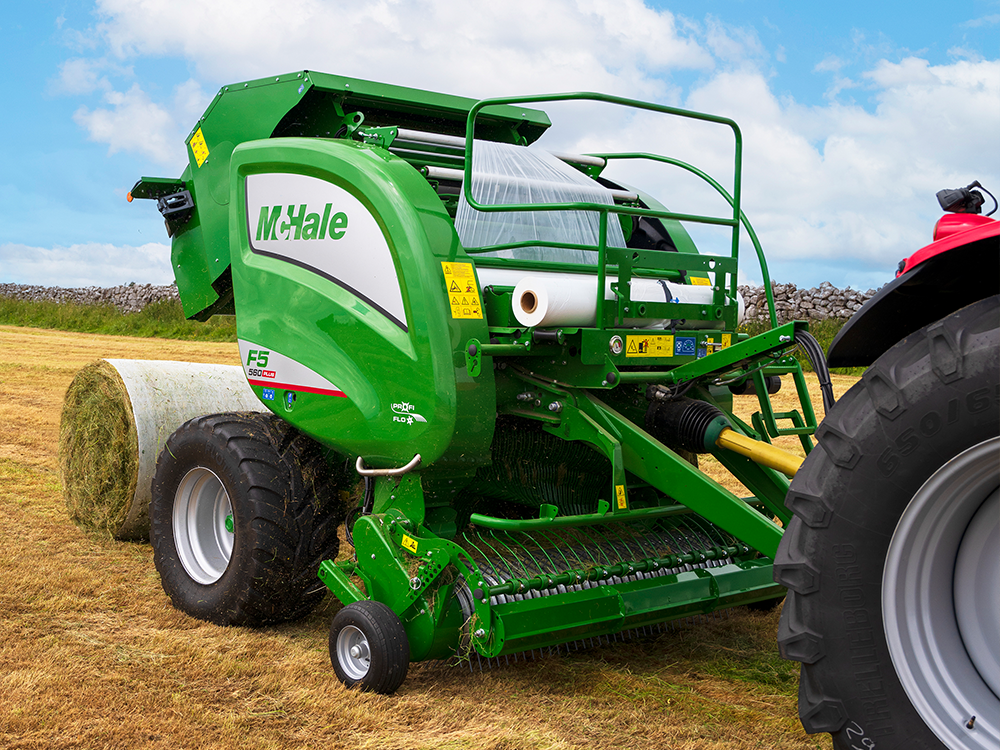

Lis s pevnou komorou F5-560-Plus
Ponúkajúc inovatívne riešenia, ktoré vám umožnia pracovať efektívnejšie a zároveň dosiahnuť vyšší výkon, sa značka McHale stala synonymom pre výrobu robustných a spoľahlivých strojov, čo robí z McHale prvú voľbu pre profesionálnych používateľov.
F5-560 Plus – 25-nožový drvič s technológiou viazania fóliou

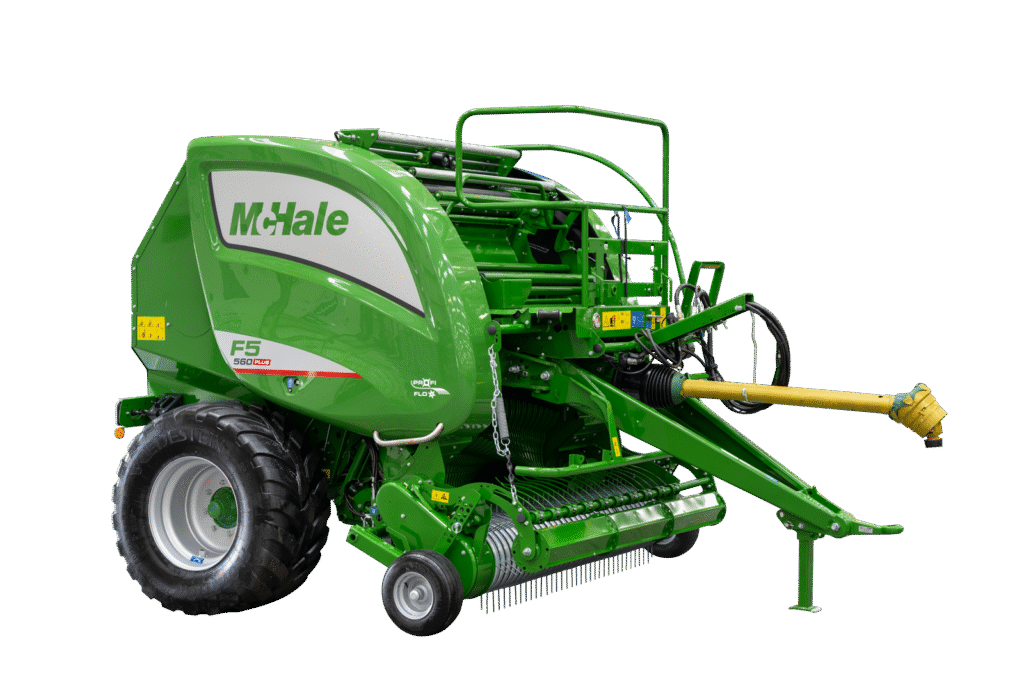

McHale F5-560 PLUS je plne automatický lis s pevnou komorou, vybavený hydraulikou s detekciou zaťaženia a 25-nožovým drvičom. Je vybavený systémom viazania fóliou, ktorý aplikuje fóliu na valec balíka v komore balíkov. Pre seno alebo slamu je možné použiť sieťku. Patentovaný systém aplikácie fólie od McHale zabezpečuje konzistentné napnutie fólie, spoľahlivú aplikáciu a optimálny tvar a hustotu balíka. Stroj je štandardne vybavený pneumatikami 500/50-22,5.
Štandardná výbava:
| 2,1 m Profi-Flo zberač | 25-nožový drvič | Systém odblokovania podlahy (Drop Floor) |
| 18-valcová komora balíkov | Ložiská komory balíkov 50 & 55 mm* | Reťaz 1¼″ na komore balíkov |
| Automatický progresívny systém mazania | Vysoko výkonný systém viazania sieťkou/fóliou | Kontinuálny olejový systém |
| ISOBUS / ISO-PLAY | Pneumatiky 500/50-22,5 | 25-nožový drvič – indikátor tlaku nožov |
| Senzor polohy nožov | Automatické otváranie a zatváranie zadných dverí | 2× kamery pre kontrolu fólie a vyhadzovanie balíka |
Vlastnosti
Profi-Flo zberač
Spoločnosť McHale vytvorila svoj najvýkonnejší zberač pre radu F5. Nový Profi-Flo zberač bol navrhnutý tak, aby zvýšil príjem materiálu vďaka efektívnejšiemu prúdeniu plodiny a bol konštruovaný tak, aby používatelia mohli pracovať s vysoko výkonným zberačom, ktorý je vhodný pre rôzne pracovné podmienky.
Vlastnosti
Zberací valec
Za posledné desaťročie spoločnosť McHale navrhla a vyvinula rôzne typy zberačov. Po rozsiahlych testoch sa McHale rozhodla ponúknuť zákazníkom dve možnosti zberača, v závislosti od ich pracovných podmienok.
Vlastnosti
Ťažký zberač PROFI-FLO
Špeciálne navrhnutý McHale zberač je umiestnený blízko rotora, aby sa zlepšilo dopravenie plodiny cez rotor do komory balíkov. Bočné šneky s veľkým priemerom pomáhajú usmerniť plodinu do komory balíkov, čím sa zabezpečuje konzistentný a rovnomerný prúd materiálu pre výrobu balíkov s vysokou hustotou.
Vlastnosti
Adaptívny zberací systém
Počas lisovacej sezóny musia stroje pracovať s rôznym objemom plodiny. Patentovaný adaptívny vstup McHale umožňuje automatické prispôsobenie vstupnej oblasti ľahkým aj ťažkým plodinám, čím zabezpečuje plynulý tok materiálu do komory.
Vlastnosti
Dvojdielna prevodovka
Všetky stroje z radu McHale Fusion sú štandardne vybavené 540 ot./min dvojdielnou prevodovkou. Konštrukcia prevodovky zabezpečuje rovnomerné rozdelenie výkonu na obe strany stroja.
Vlastnosti
Rotor
Hviezdicový, dvojprstový podávací rotor zabezpečuje vysokokapacitný prúd plodiny do komory balíkov.
Vlastnosti
Drvič
Pre zabezpečenie konzistentnej a rovnomernej kvality krájania boli pre lisy s pevnou komorou McHale vyvinuté dve možnosti drviča.
Vlastnosti

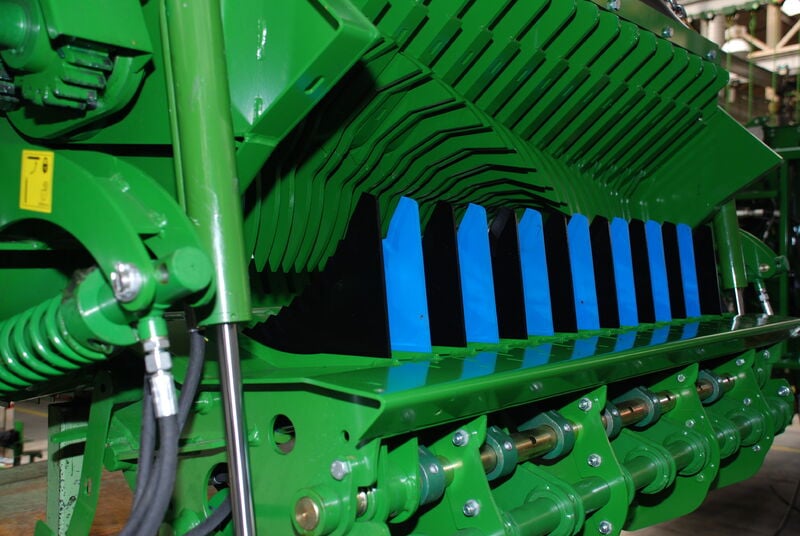

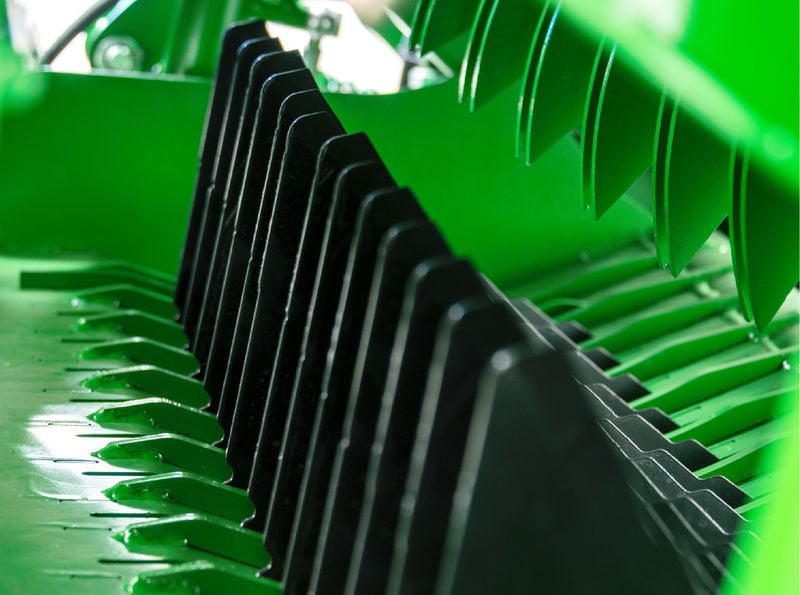

Systém voliteľných nožov (Selectable Knife System)
Všetky lisy McHale F5-500 môžu byť vybavené systémom voliteľných nožov.
Rôzne konfigurácie nožov je možné vybrať v závislosti od špecifikácie banky nožov.
Vlastnosti

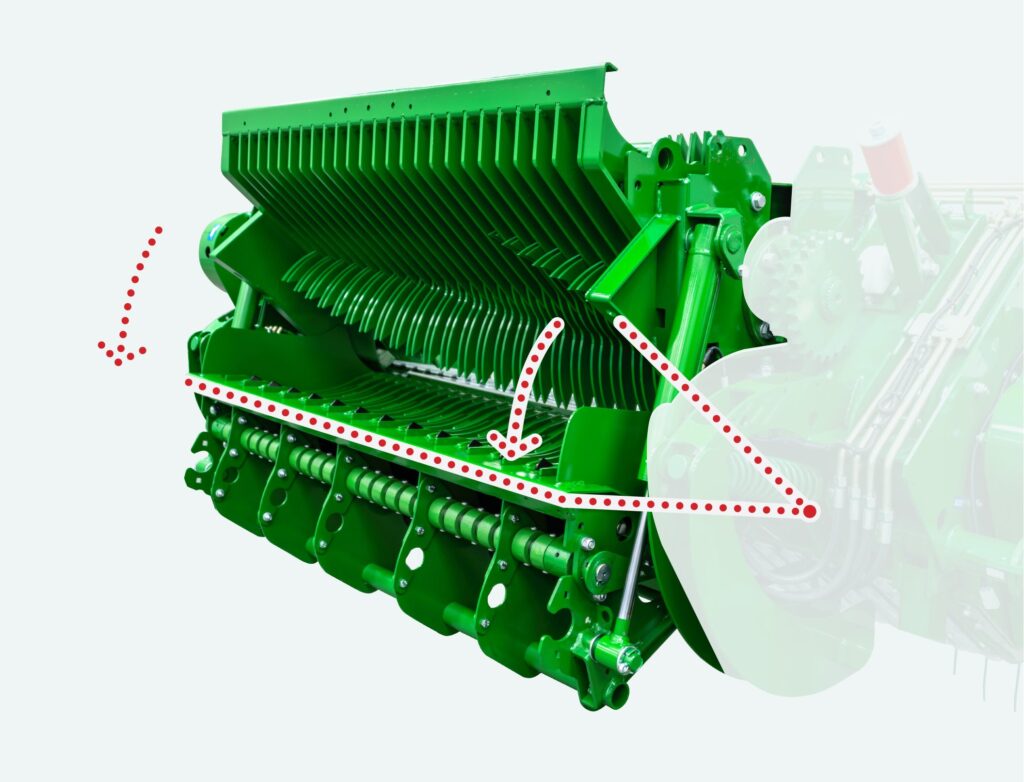

Odblokovanie podlahy (Drop Floor)
Viac ako desať rokov sú všetky stroje z radu lisov s pevnou komorou vybavené systémom McHale Drop Floor Unblocking, ktorý si obsluha obľúbila pre jeho jednoduché použitie a efektívny cyklus odblokovania.
Vlastnosti

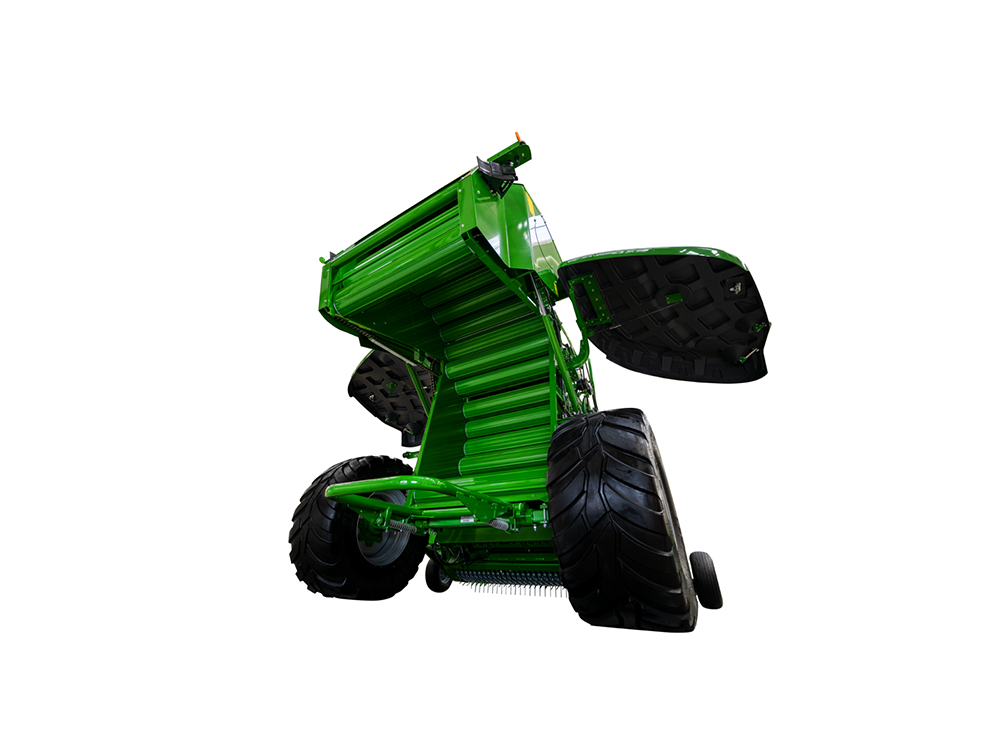

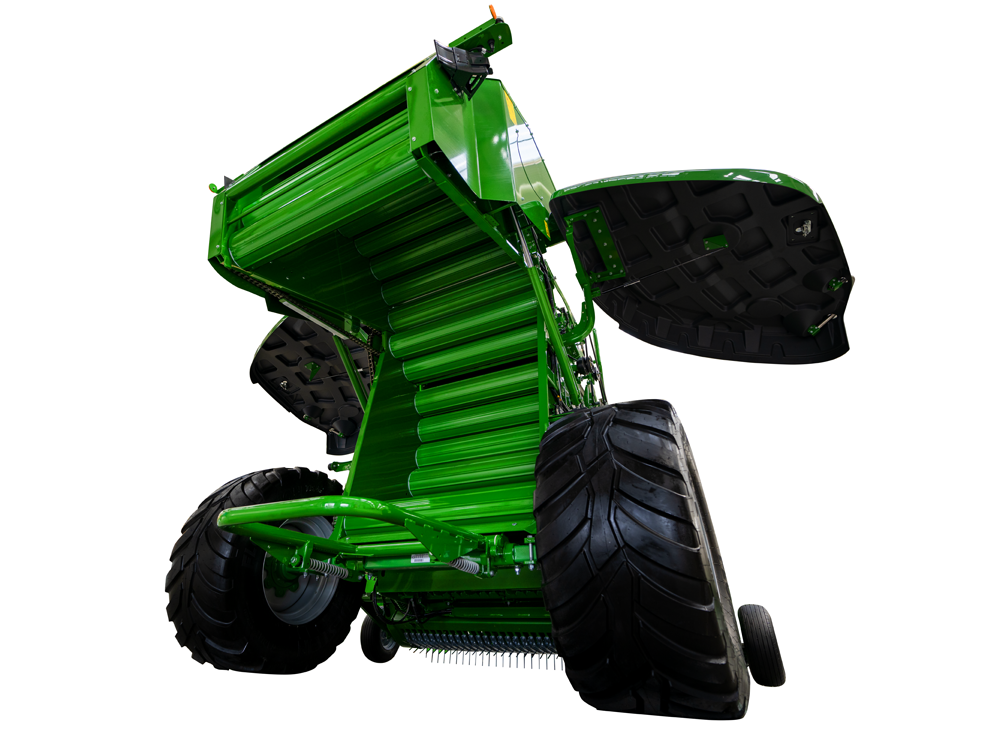

Komora balíkov
Komora balíkov na McHale F5-560-Plus pozostáva z 18-valcovej komory balíkov. Má priemer 1,23 m x 1,25 m (4′ ½” x 4′ 1¼”) a je vyrobená z ťažkých valcov odolných voči opotrebeniu.
Vlastnosti

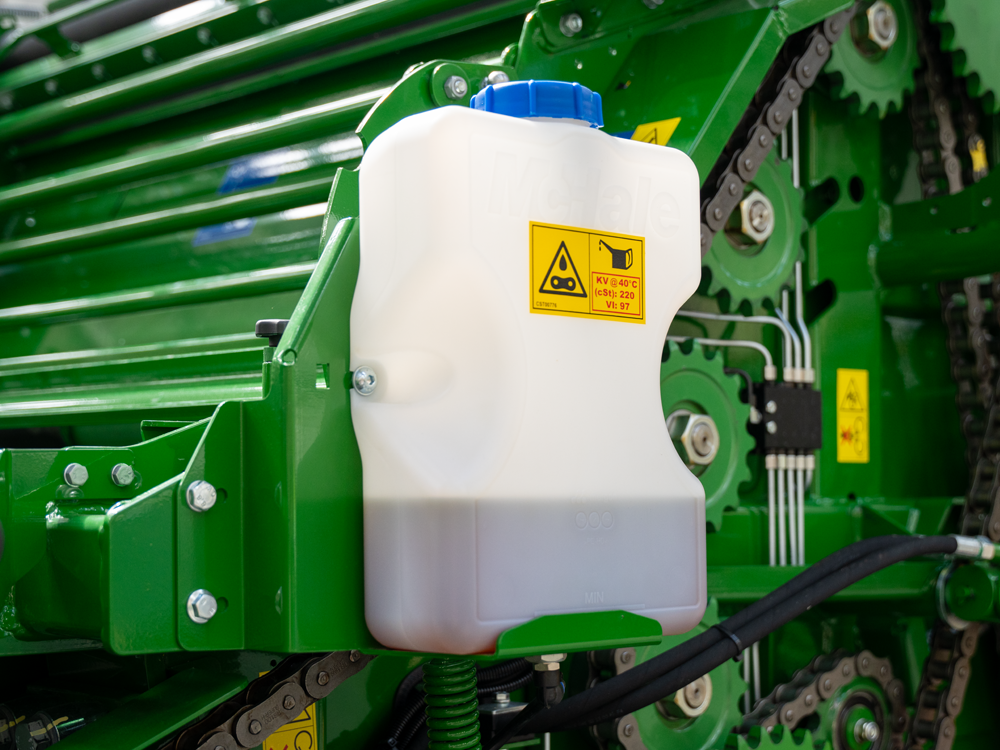

Mazanie olejom
Všetky lisy z radu McHale s pevnou komorou sú vybavené kontinuálnym olejovým systémom. Po zapojení vývodového hriadeľa (PTO) systém neustále maže reťaze, čím sa zabezpečuje ich dlhá životnosť. Po vyrobení 300 balíkov sa spustí alarm mazania, ktorý informuje obsluhu o potrebe doplniť olej do nádrže.
Vlastnosti

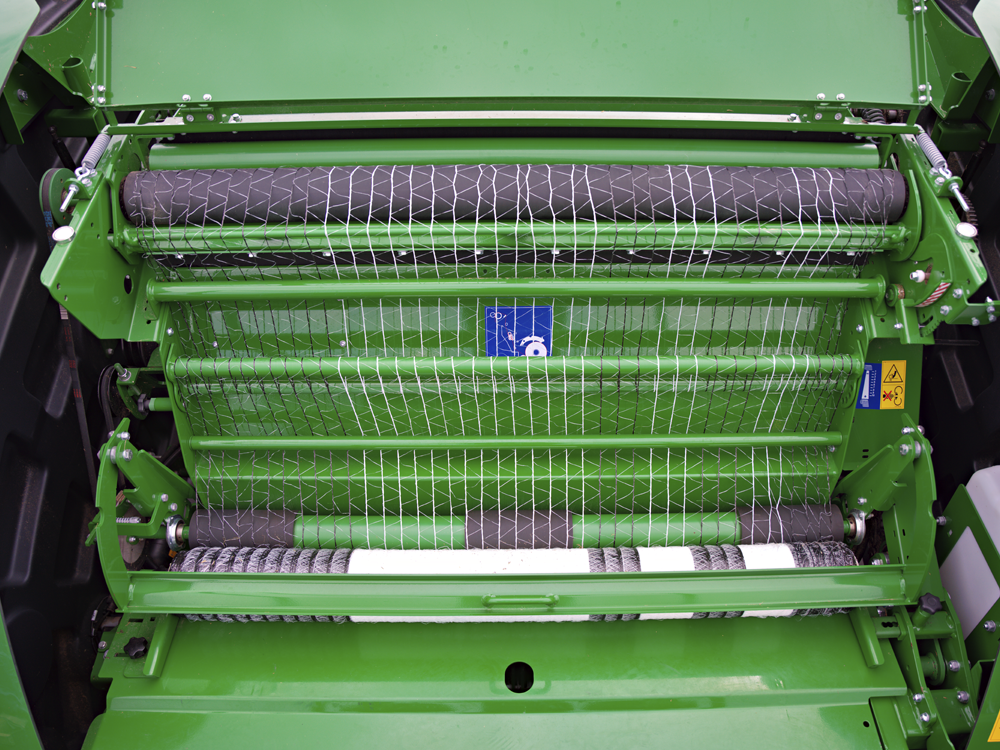

Dvojitý systém viazania sieťkou
Pre radu F5-500 bol navrhnutý a vyvinutý vysokovýkonný viazač sieťkou. Dvojitý systém viazania sieťkou je namontovaný na všetkých strojoch F5-540, F5-550 a F5-560.
Vlastnosti

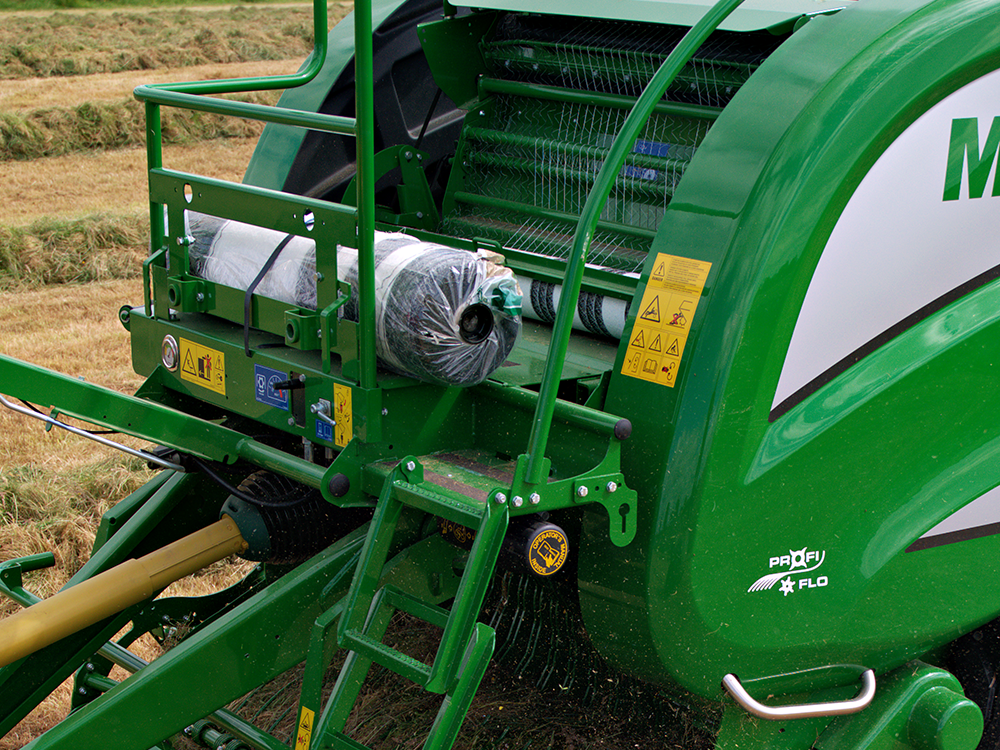

Nakladanie a uskladnenie sieťky
Nakladanie sieťky bolo na strojoch F5-540, F5-550 a F5-560 optimalizované pomocou systému Rock and Roll Net Loading System.
Vlastnosti
ISOBUS/ISO-PLAY
McHale F5-560 sa ovláda pomocou ISOBUS alebo ovládacej konzoly ISO-PLAY, ktorá disponuje veľkým grafickým displejom. Tento displej umožňuje operátorovi sledovať proces lisovania graficky priamo z ovládacej konzoly.
Vlastnosti

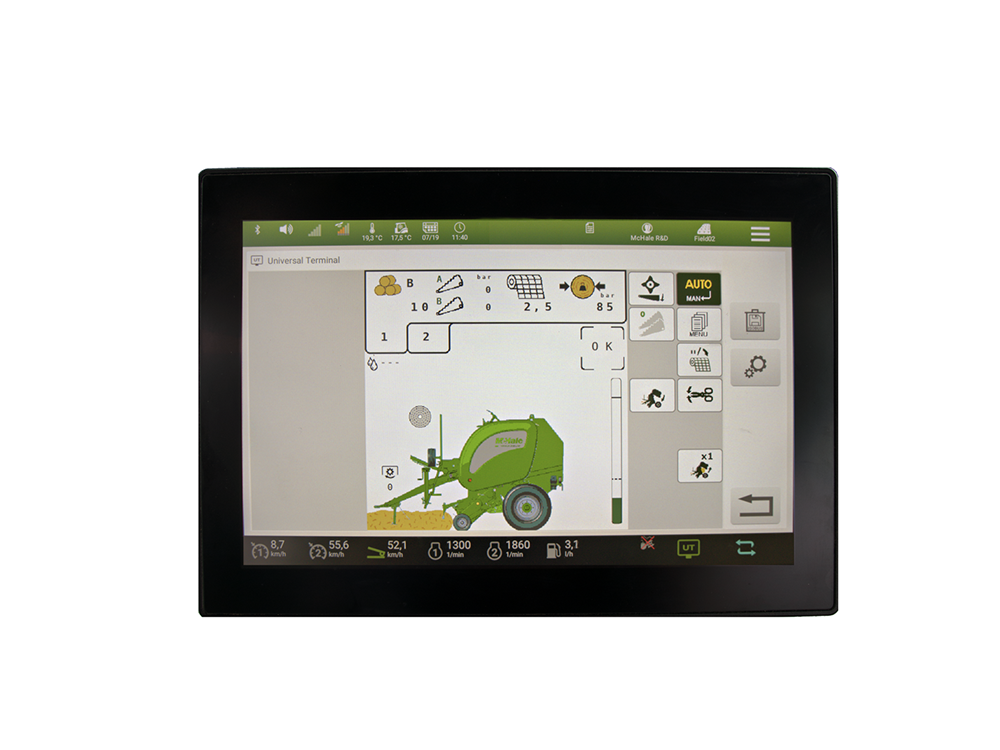

ISOBUS Integrácia
Všetky lisy McHale F5-560 môžu byť voliteľne vybavené ISOBUS.
Lis s ISOBUS možno pripojiť k ľubovoľnému traktoru s ISOBUS pripojením a ovládať ho cez terminál traktora v kabíne.
Vlastnosti

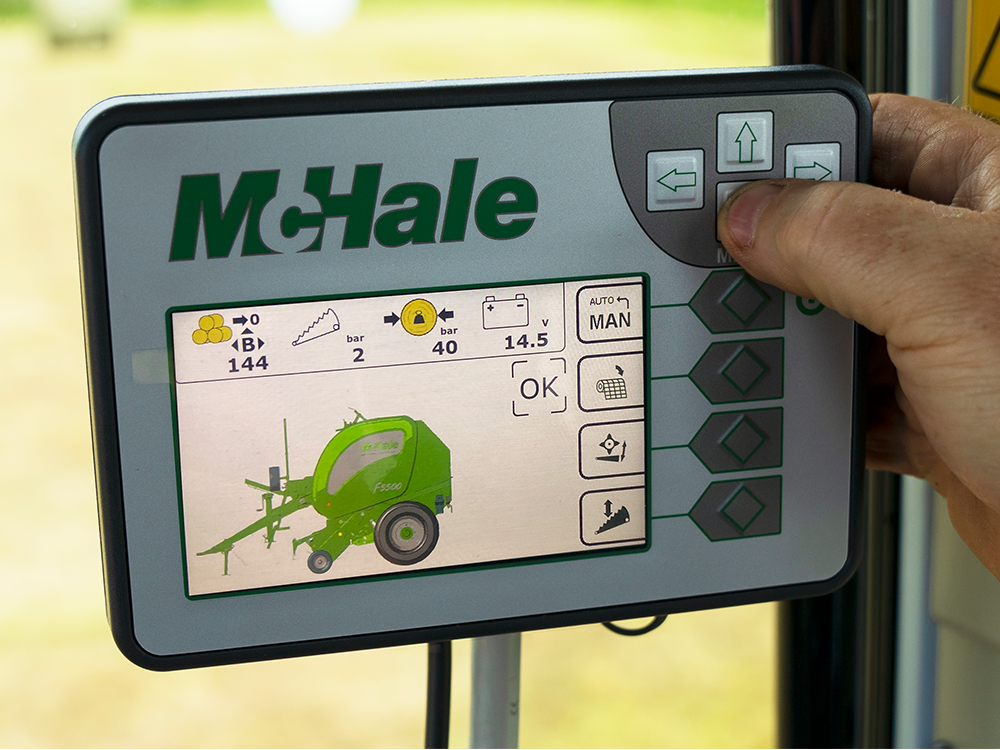

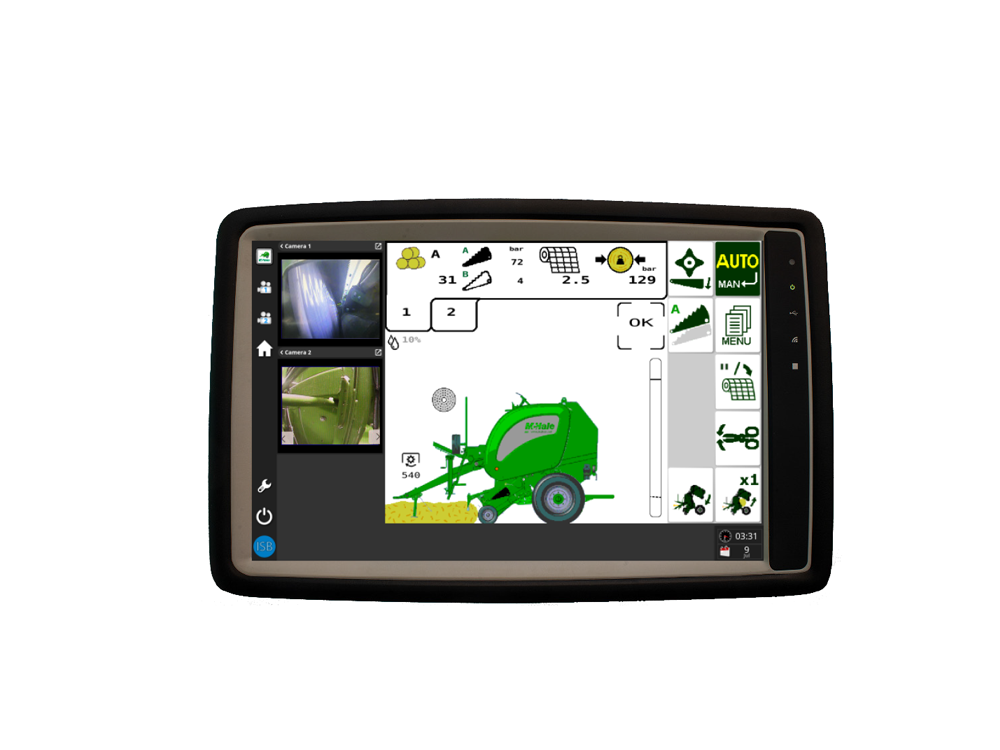

Ovládacia konzola McHale ISO-PLAY
Ak si zákazník želá ovládať stroj s ISOBUS, ale traktor nie je kompatibilný s ISOBUS, môže tak urobiť cez voliteľný terminál McHale ISO-PLAY.
Vlastnosti
Technológia viazania fóliou
Koncept aplikácie fólie na valec balíka je známy ako „Technológia viazania fóliou“. Plast, ktorý sa nanáša na valec balíka, zároveň tvorí vrstvu obalu na najväčšej ploche balíka a zároveň drží balík pohromade.
Vlastnosti
Voliteľné príslušenstvo
Stroje McHale pracujú v rôznych podmienkach po celom svete. Na optimalizáciu výkonu stroja ponúkame niekoľko voliteľných doplnkov v rade lisov s pevnou komorou McHale. Odporúčame poradiť sa s vaším miestnym predajcom alebo distribútorom, aby ste vybrali najvhodnejšiu konfiguráciu podľa vašich požiadaviek.
Technické špecifikácie
| Parametre | Hodnota |
|---|---|
| Dĺžka | 4,05 m (13′3″) |
| Šírka | 2,58 m (8′6″) |
| Výška | 2,45 m (8′) |
| Hmotnosť | 3 850 kg (8,488 lbs) |
| Parametre | Hodnota |
|---|---|
| Pracovná šírka | 2100 mm (6’11”) |
| Počet prútov | 5 |
| Rozostup prútov | 65 mm |
| Krátka ochrana plodiny | Štandard |
| Valec zberača | Voliteľný |
| Vodiace kolesá zberača | Štandard |
| Zdvih zberača | Hydraulický |
| Parametre | Hodnota |
|---|---|
| Počet nožov | 25 |
| Teoretická dĺžka sekania | 46 mm |
| Ochrana nožov | Hydraulická |
| Deaktivácia nožov | Hydraulicky z kabíny traktora |
| Systém odblokovania | Drop Floor |
| Parametre | Hodnota |
|---|---|
| Priemer komory balíkov | 1,25 m (4’1”) |
| Šírka komory balíkov | 1,23 m (4′) |
| Podávanie do komory | Podávač s 25 nožmi |
| Počet valcov | 18 |
| Mazanie | Automatické progresívne |
| Ložiská | 50 mm & 55 mm** |
| Parametre | Hodnota |
|---|---|
| Typ viazania | Sietka alebo fólia |
| Ovládanie | Manuálne, poloautomatické alebo automatické |
| Systém viazania | Infinite Stretch Binding |
| Kapacita rolky | 1 + 1 zásoba |
| Nastavenie sietky/fólie | V kabíne traktora |
| Parametre | Hodnota |
|---|---|
| Prevodovka | Split Drive |
| Ochrana hlavného pohonu | Cam Clutch |
| Ochrana zberača | Slip Clutch |
| Mazanie reťazí | Kontinuálne |
| Parametre | Hodnota |
|---|---|
| Ovládací systém | ISOBUS / ISO-Play |
| Prevádzka | Plne automatická |
| Nastavenie hustoty balíkov | V kabíne traktora |
| Kamera | 2x Kamera |
| Parametre | Hodnota |
|---|---|
| Náprava | 8 skrutiek |
| Pneumatiky – štandardné | 500/50-22.5 |
| Pneumatiky – voliteľné | 520/55-22.5 |
| Senzor vykladania balíkov | Štandardný |
| Parametre | Hodnota |
|---|---|
| Minimálny hydraulický prietok | 45 l/min pri 180 bar |
| Hydraulika | Otvretý, uzavretý alebo Load Sensing |
| Minimálny výkon traktora | 75 kW (100 hp) |
