Lis s pevnou komorou F5-550
Ponúkajúc inovatívne riešenia, ktoré vám umožnia pracovať efektívnejšie a zároveň dosiahnuť vyšší výkon, sa značka McHale stala synonymom pre výrobu robustných a spoľahlivých strojov, čo robí z McHale prvú voľbu pre profesionálnych používateľov.
F5-550 – Lis s pevnou komorou s 15 nožmi

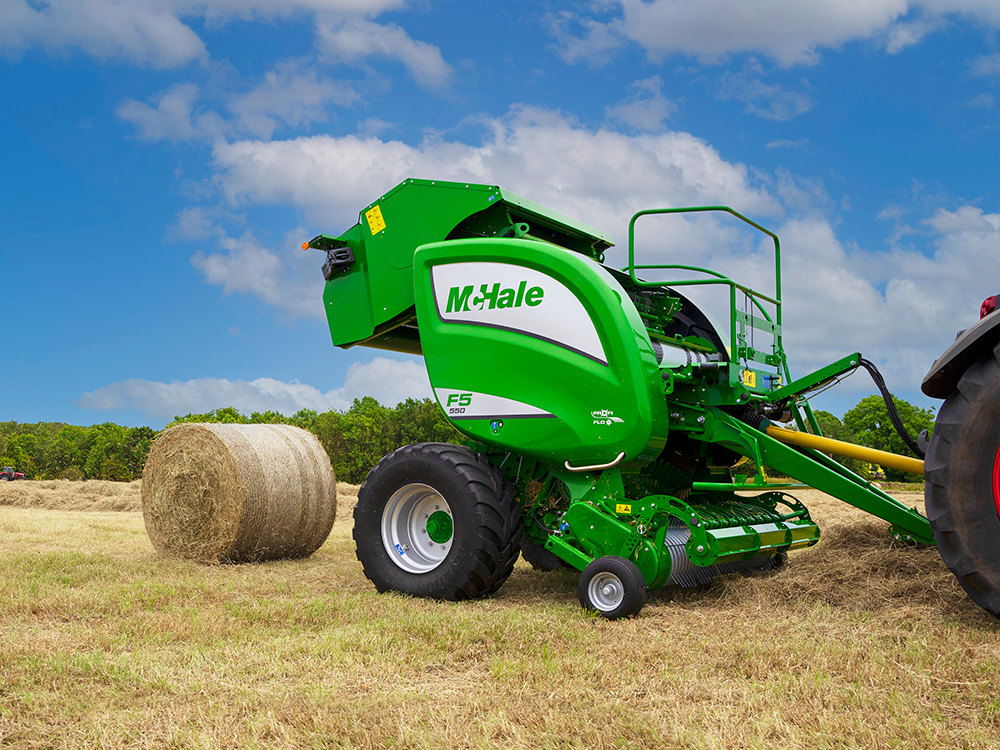

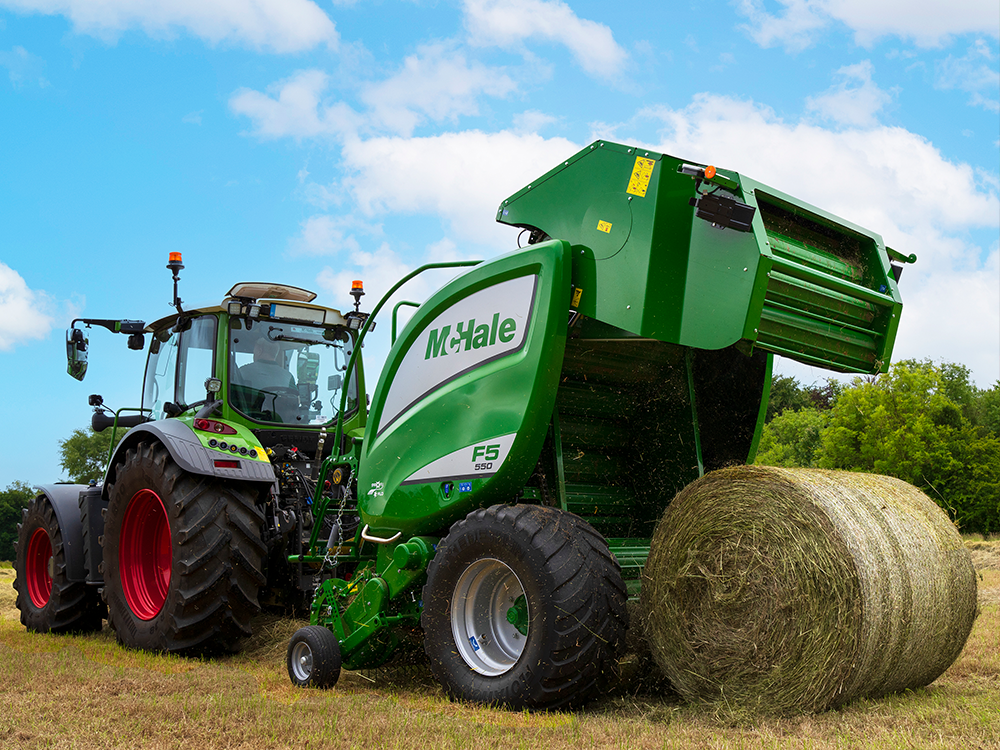

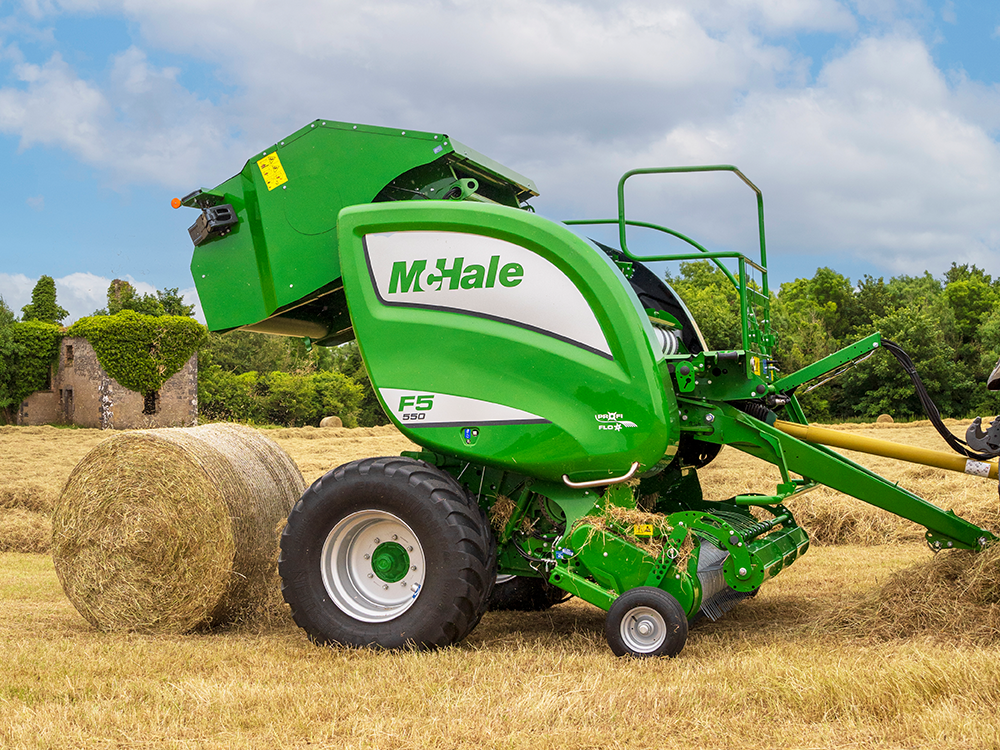

McHale F5-550 je semiautomatický lis s pevnou komorou a 15 nožmi, vybavený štandardne automatickým progresívnym mazacím systémom. Lis je vybavený terminálom i-Control 5, ktorý umožňuje obsluhe ovládať funkcie ako drop floor a polohu nožov. Hustotu balíkov je možné nastavovať priamo na termináli v kabíne traktora. Stroj je štandardne vybavený pneumatikami 500/50-17.
Štandardná výbava:
| 2,1 m Profi-Flo zberač | 15-nožový drvič | Systém odblokovania podlahy (Drop Floor) |
| 18-valcová komora balíkov | Ložiská komory balíkov 50 & 55 mm* | Reťaz 1¼″ na komore balíkov |
| Automatický progresívny systém mazania | Dvojitý podávací systém sieťky | Kontinuálny olejový systém |
| i-Control 5 konzola alebo ISOBUS (voliteľné) | Pneumatiky 500/50-17 | 15-nožový drvič – indikátor tlaku nožov, senzor polohy nožov, senzor Drop Floor |
Vlastnosti
Profi-Flo zberač
Spoločnosť McHale vytvorila svoj najvýkonnejší zberač pre radu F5. Nový Profi-Flo zberač bol navrhnutý tak, aby zvýšil príjem materiálu vďaka efektívnejšiemu prúdeniu plodiny a bol konštruovaný tak, aby používatelia mohli pracovať s vysoko výkonným zberačom, ktorý je vhodný pre rôzne pracovné podmienky.
Vlastnosti
Zberací valec
Za posledné desaťročie spoločnosť McHale navrhla a vyvinula rôzne typy zberačov. Po rozsiahlych testoch sa McHale rozhodla ponúknuť zákazníkom dve možnosti zberača, v závislosti od ich pracovných podmienok.
Vlastnosti
Ťažký zberač PROFI-FLO
Špeciálne navrhnutý McHale zberač je umiestnený blízko rotora, aby sa zlepšilo dopravenie plodiny cez rotor do komory balíkov. Bočné šneky s veľkým priemerom pomáhajú usmerniť plodinu do komory balíkov, čím sa zabezpečuje konzistentný a rovnomerný prúd materiálu pre výrobu balíkov s vysokou hustotou.
Vlastnosti
Adaptívny zberací systém
Počas lisovacej sezóny musia stroje pracovať s rôznym objemom plodiny. Patentovaný adaptívny vstup McHale umožňuje automatické prispôsobenie vstupnej oblasti ľahkým aj ťažkým plodinám, čím zabezpečuje plynulý tok materiálu do komory.
Vlastnosti
Dvojdielna prevodovka
Všetky stroje z radu McHale Fusion sú štandardne vybavené 540 ot./min dvojdielnou prevodovkou. Konštrukcia prevodovky zabezpečuje rovnomerné rozdelenie výkonu na obe strany stroja.
Vlastnosti
Rotor
Hviezdicový, dvojprstový podávací rotor zabezpečuje vysokokapacitný prúd plodiny do komory balíkov.
Vlastnosti
Drvič

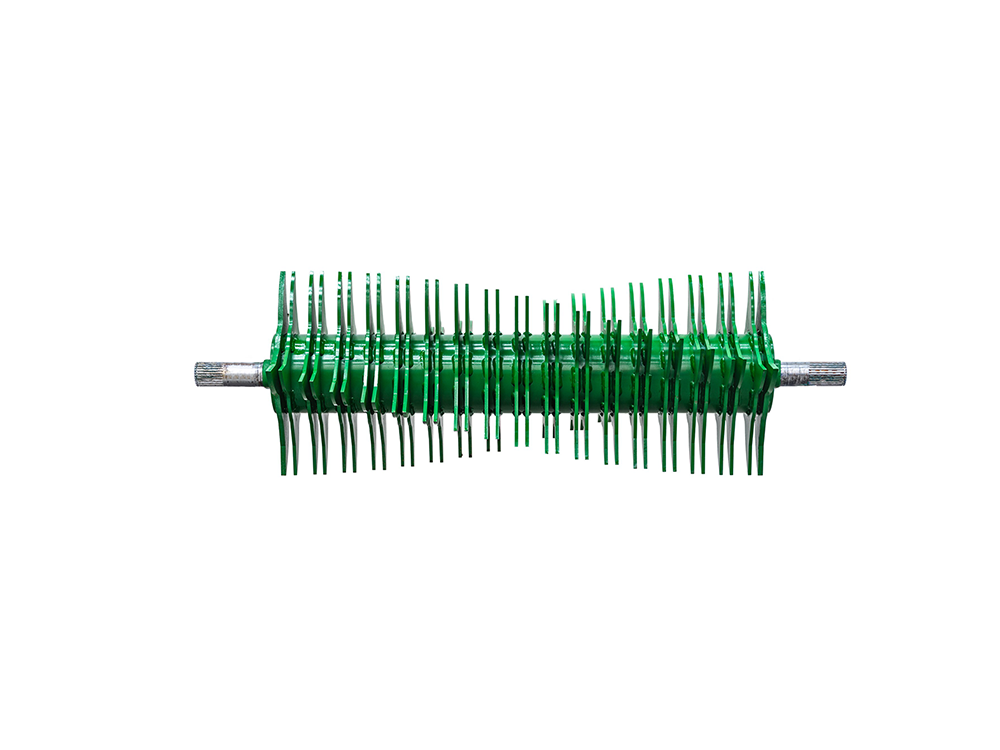

Pre zabezpečenie konzistentnej a rovnomernej kvality krájania boli pre lisy s pevnou komorou McHale vyvinuté dve možnosti drviča.
Vlastnosti
Systém voliteľných nožov (Selectable Knife System)
Všetky lisy McHale F5-500 môžu byť vybavené systémom voliteľných nožov.
Rôzne konfigurácie nožov je možné vybrať v závislosti od špecifikácie banky nožov.
Vlastnosti
Odblokovanie podlahy (Drop Floor)
Viac ako desať rokov sú všetky stroje z radu lisov s pevnou komorou vybavené systémom McHale Drop Floor Unblocking, ktorý si obsluha obľúbila pre jeho jednoduché použitie a efektívny cyklus odblokovania.
Vlastnosti
Komora balíkov
Komora balíkov na McHale F5-540 pozostáva z 18-valcovej komory balíkov. Má priemer 1,23 m x 1,25 m (4′ ½” x 4′ 1¼”) a je vyrobená z ťažkých valcov odolných voči opotrebeniu.
Vlastnosti
Mazanie olejom
Všetky lisy z radu McHale s pevnou komorou sú vybavené kontinuálnym olejovým systémom. Po zapojení vývodového hriadeľa (PTO) systém neustále maže reťaze, čím sa zabezpečuje ich dlhá životnosť. Po vyrobení 300 balíkov sa spustí alarm mazania, ktorý informuje obsluhu o potrebe doplniť olej do nádrže.
Vlastnosti
Dvojitý systém viazania sieťkou
Pre radu F5-500 bol navrhnutý a vyvinutý vysokovýkonný viazač sieťkou. Dvojitý systém viazania sieťkou je namontovaný na všetkých strojoch F5-540, F5-550 a F5-560.
Vlastnosti
Nakladanie a uskladnenie sieťky
Nakladanie sieťky bolo na strojoch F5-540, F5-550 a F5-560 optimalizované pomocou systému Rock and Roll Net Loading System.
Vlastnosti
Ovládacia konzola i-Control 5

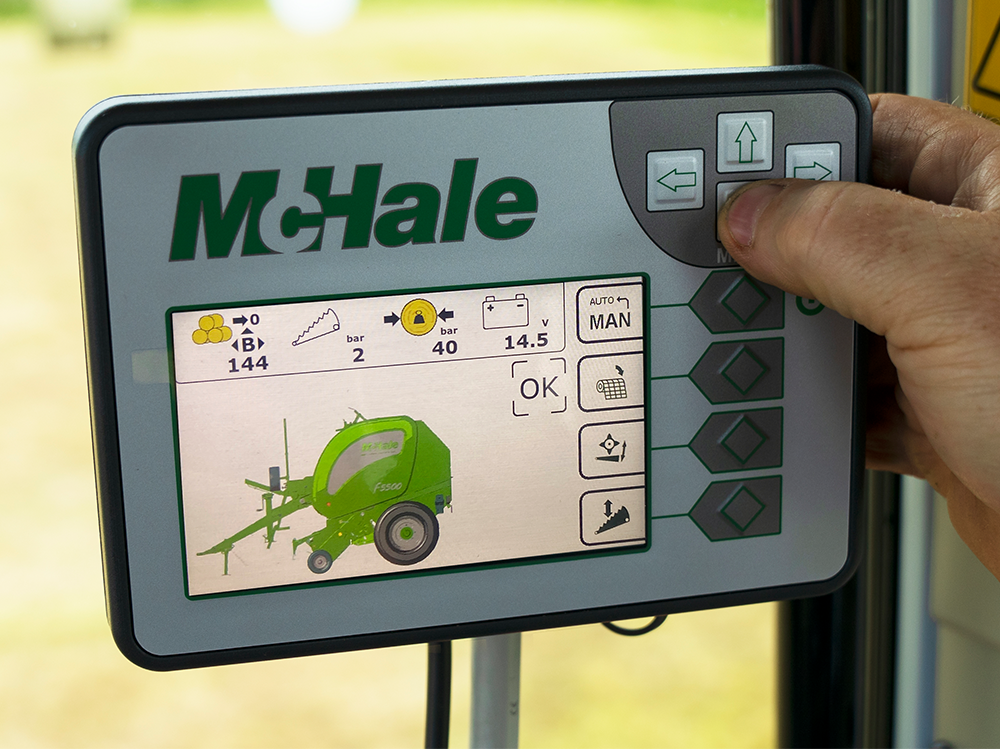

Lis F5-550 je vybavený ovládacou konzolou i-Control 5, ktorá obsahuje veľký 5-palcový grafický displej. Tento displej umožňuje obsluhe ovládať funkcie stroja, ako sú drop floor a poloha nožov.
Vlastnosti
ISOBUS Integrácia
Všetky lisy McHale F5-550 môžu byť voliteľne vybavené ISOBUS.
Lis s ISOBUS možno pripojiť k ľubovoľnému traktoru s ISOBUS pripojením a ovládať ho cez terminál traktora v kabíne.
Vlastnosti
Ovládacia konzola McHale ISO-PLAY
Ak si zákazník želá ovládať stroj s ISOBUS, ale traktor nie je kompatibilný s ISOBUS, môže tak urobiť cez voliteľný terminál McHale ISO-PLAY.
Vlastnosti
Voliteľné príslušenstvo
Stroje McHale pracujú v rôznych podmienkach po celom svete. Aby sa optimalizoval výkon stroja, ponúkame viacero voliteľných doplnkov pre radu lisov McHale s pevnou komorou. Odporúčame poradiť sa so svojím miestnym predajcom alebo distribútorom, aby ste zvolili najvhodnejšiu konfiguráciu podľa vašich potrieb.
Technické špecifikácie
| Parametre | Hodnota |
|---|---|
| Dĺžka | 4,05 m (13′3″) |
| Šírka | 2,55 m / 2,58 m* (8′4″ / 8′6″) |
| Výška | 2,45 m (8′) |
| Hmotnosť | 3 500 kg (7,716 lbs) |
| Parametre | Hodnota |
|---|---|
| Pracovná šírka | 2100 mm (6’11”) |
| Počet prútov | 5 |
| Rozostup prútov | 65 mm |
| Ochrana krátkej plodiny | Štandard |
| Valec pre plodinu | Voliteľný |
| Vodiace kolesá zberača | Štandard |
| Zdvih zberača | Hydraulický |
| Parametre | Hodnota |
|---|---|
| Počet nožov | 15 |
| Teoretická dĺžka krájania | 65 mm |
| Ochrana nožov | Hydraulická |
| Deaktivácia nožov | Hydraulická z kabíny traktora |
| Systém odblokovania | Drop Floor |
| Parametre | Hodnota |
|---|---|
| Priemer komory balíkov | 1,25 m (4’1”) |
| Šírka komory balíkov | 1,23 m (4′) |
| Podávanie do komory balíkov | 15-nožový drvič |
| Počet valcov | 18 |
| Mazanie | Automatické progresívne |
| Ložiská | 50 mm & 55 mm** |
| Parametre | Hodnota |
|---|---|
| Typ viazania | Sietka |
| Ovládanie | Manuálne alebo automatické |
| Viazací systém | Dvojitý podávací systém sieťky |
| Kapacita navíjača sieťky | 1 + 1 zásoba |
| Nastavenie sieťky/fólie | Manuálne priamo na lise |
| Parametre | Hodnota |
|---|---|
| Prevodovka | Split Drive |
| Ochrana hlavného pohonu | Cam Clutch |
| Ochrana zberača | Slip Clutch |
| Mazanie reťazí | Kontinuálne |
| Parametre | Hodnota |
|---|---|
| Ovládací systém | iControl 5 alebo ISOBUS/ ISO-Play (voliteľné) |
| Prevádzka | Semi-automatická |
| Nastavenie hustoty | V kabíne traktora |
| Kamera | Voliteľná |
| Parametre | Hodnota |
|---|---|
| Náprava | 8-studová |
| Pneumatiky štandard | 500/50 – 17 |
| Pneumatiky voliteľné | 500/50 – 22.5 |
| Indikátor vypchávača balíkov | Voliteľný |
| Parametre | Hodnota |
|---|---|
| Minimálny hydraulický prietok | 35 l/min pri 180 bar |
| Hydraulika | 2 dvojčinné rozvádzače |
| Minimálny výkon traktora | 67 kW (90 hp) |
