Lesné navijaky PREMIUM M/MR
Navijaky rady PREMIUM M/MR – sú jednobubnové lesné lanové navijaky s pripojením na trojbodový záves traktora, určené na hobby ako aj profesionálnu prácu v lesnom hospodárstve a slúžia k ťažbe a približovaniu dreva
Rada PREMIUM M/MR - s mechanickým ovládaním
Navijaky rady PREMIUM M/MR sú určené na montáž dozadu na traktor. Obsluhujú sa pomocou mechanického ovládania (špagátov) a vyznačujú sa pohonom reťazou. Ťažná sila navijakov je 3,5 – 8,5 tony. Hlavnými prednosťami tejto rady navijakov sú prepracovaný dizajn s bezkonkurenčne novými technickými riešeniami, sklopná mreža, trojlamelová spojka pri všetkých modeloch, mechanizmus zapínania a vypínania ukrytý vo vnútri navijaku pred všetkými vonkajšími vplyvmi, robustná konštrukcia, robustná kladka, spodná kladka s magnetom atď. Modely MR majú navyše vo výbave prevod do pomala, ktorý zabezpečuje presnejšie ovládanie, nižšiu rýchlosť navíjania lana a tým aj bezpečnejšie používanie.

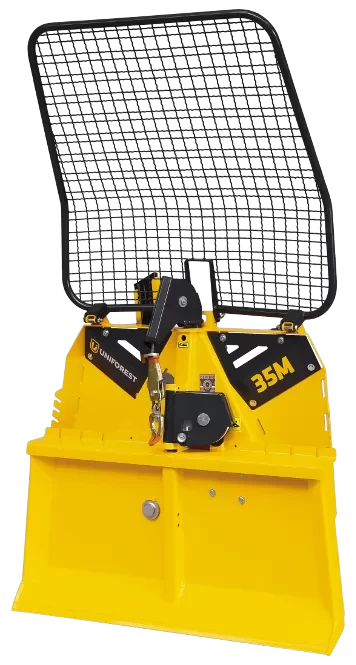

35 M

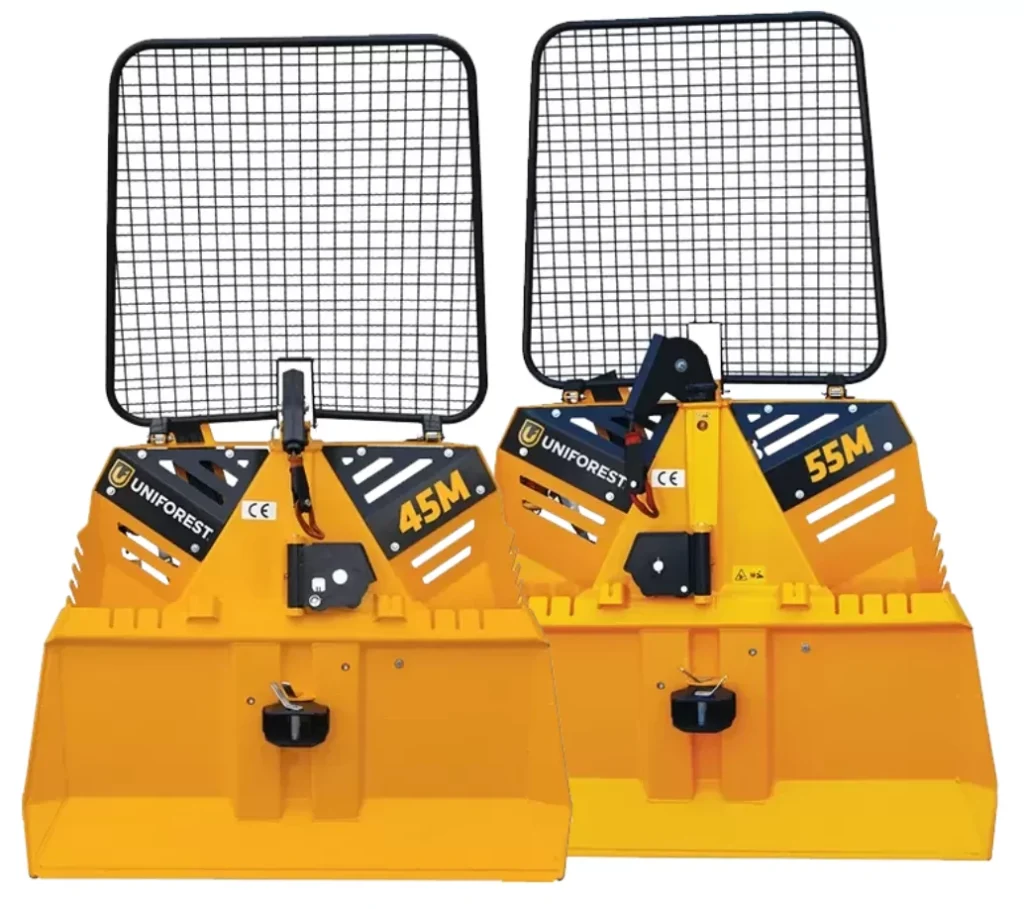

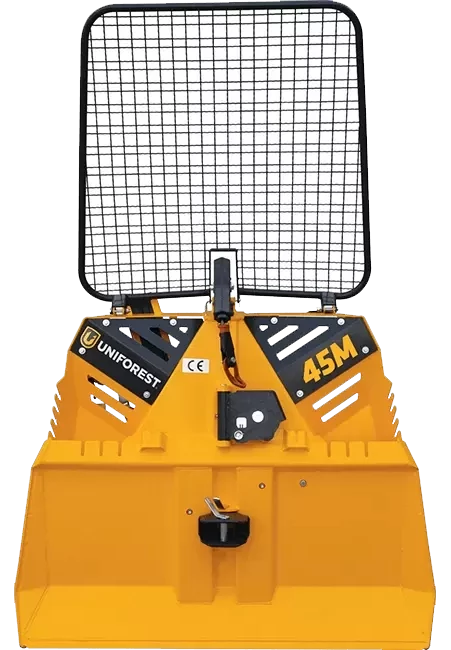

45 M/MR

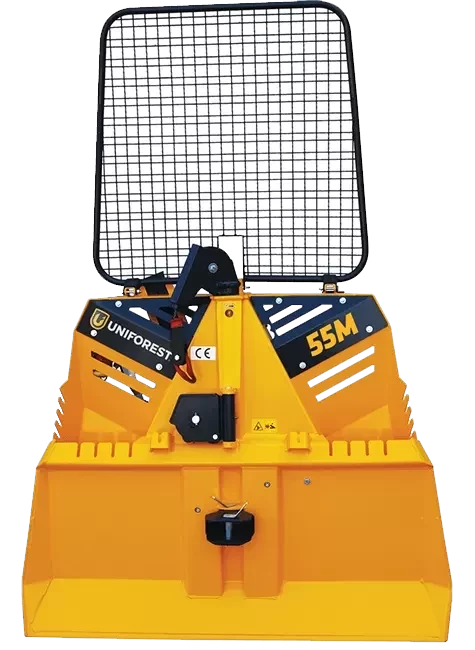

55 M/MR

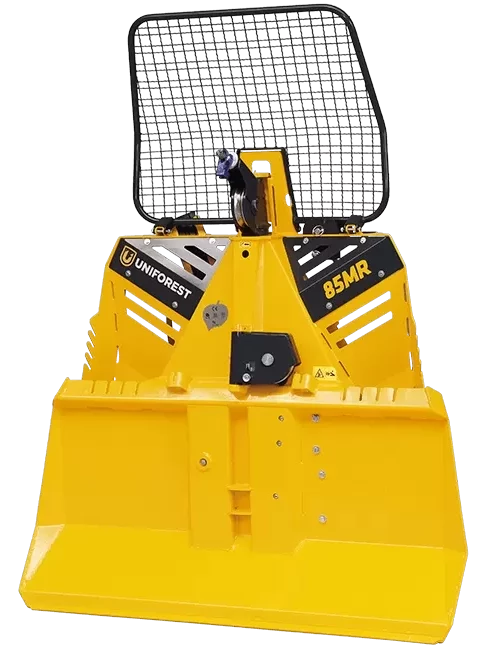

85 MR
Špecifikácie

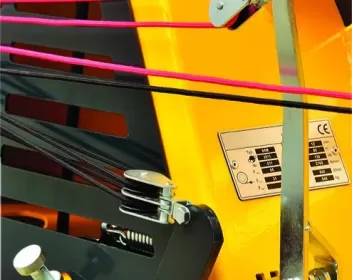

1. Ovládací automat je skrytý v ráme navijaku a tým je chránený pred poveternostnými vplyvmi.
2.Pre zapnutie ťahania je potrebné potiahnutie špagátu v dĺžke iba 60 cm.
3. Pre odbrzdenie, resp. pre dosiahnutie plnej ťažnej sily je potrebná menšia sila potiahnutia špagátu.
Zaisťovací čap
1. Zaisťovací čap proti vypadnutiu oceľového lana na spodnej kladke.
2. Zaistenie spodnej kladky pomocou magnetu.
Tanierové pružiny - 85 MR
Tanierové pružiny zabezpečujú presné a rýchle zapnutie a vypnutie spojky (ťahu) – pri navijaku 85 MR.
Rôzne výšky
Dve rozličné výšky pripojenia na traktor vybavené ochranou čapov na pripojenie proti vypadnutiu (zaistenie podporných nôh).
Presné nastavenie predbrzdy

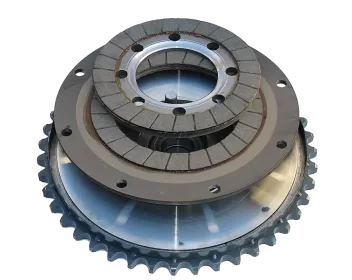

Viaclamelová spojka
Viaclamelová spojka vyrobená zo silnejšieho materiálu predchádza opotrebeniu.
Kompaktná vzpera
Kompaktná vzpera, zospodu zosilnená plochou oceľovou výstuhou, odolnou voči opotrebeniu.

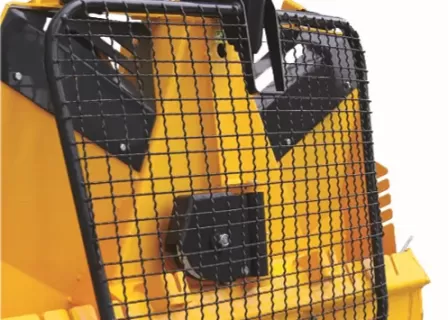

Preklopná ochranná mreža pre jednoduchšiu prepravu.

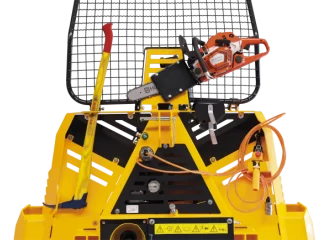

Držiak motorovej píly a držiak sapiny
Guličkové uzavreté ložiská (FAG) zabezpečujú plynulé odvíjanie a navíjanie oceľového lana, mazanie nie je potrebné.
Veľké odkladacie miesta sú umiestnené na prednej strane navijaku, aby nedochádzalo k zašpineniu reťazí a príslušenstva od kolies traktora.
Technické parametre
| TYP – UNIFOREST | 35 | 45 | 45 | 55 | 55 | 85 |
|---|---|---|---|---|---|---|
| Modelová rada | M | M | MR | M | MR | M |
| Ťažná sila (kN) | 35 | 45 | 55 | 55 | 55 | 85 |
| Stredná rýchlosť lana (m/s) | 0,9 | 0,9 | 0,6 | 0,9 | 0,6 | 0,6 |
| Rozmery lana – teoretické maximum dĺžka/priemer (m/mm) | 115/8 | 135/9 | 135/9 | 110/10 | 110/10 | 135/11 |
| 90/9 | 110/10 | 110/10 | 90/11 | 90/11 | 120/12 | |
| 75/10 | 90/11 | 90/11 | 75/12 | 75/12 | 100/13 | |
| – sériové rozmery dĺžka/priemer (m/mm) | 70/9* | 70/10* | 70/10* | 70/11* | 70/11* | 90/13* |
| Minimálny príkon traktora (kW) | 11-33 | 37-50 | 37-50 | 40-55 | 40-55 | 50-100 |
| Minimálny príkon traktora (HP) | 16 – 45 | 50 – 68 | 50 – 68 | 54 – 75 | 54 – 75 | 68 – 136 |
| Rozmer A | 1200 | 1490 | 1490 | 1590 | 1590 | 1800 |
| Rozmer B | 450 | 490 | 490 | 490 | 490 | 780 |
| Rozmer C | 1160 | 1400 | 1400 | 1480 | 1480 | 1800 |
| Rozmer D | 2000 | 2170 | 2170 | 2300 | 2300 | 2300 |
| Hmotnosť bez lana (kg) | 232 | 361 | 371 | 375 | 385 | 571 |
| Spodná vodiaca kladka | S | S | S | S | S | S |
| Závesné zariadenie pre vlečku | O | S | S | S | S | S |
| Ovládanie | M | M | M | M | M | M |
| Držiak motorovej píly | S | S | S | S | S | S |
| Držiak capiny | S | S | S | S | S | S |
| Kategória závesu | I | I, II | I, II | I, II | I, II | II,III |
Legenda: S – sériovo, M – mechanické ovládanie, X – nedodáva sa, oceľové lano 1770 N/mm² – 6×19, *oceľové lano 2160 N/mm² – 6×25
