Lesné navijaky PREMIUM H/Hpro
Navijaky rady PREMIUM H/Hpro – sú jednobubnové lesné lanové navijaky s pripojením na trojbodový záves traktora, určené na hobby ako aj profesionálnu prácu v lesnom hospodárstve a slúžia k ťažbe a približovaniu dreva.
NOVINKA 2025 - rada PROFI GX
Navijaky rady PREMIUM H/Hpro – sú jednobubnové lesné lanové navijaky s pripojením na trojbodový záves traktora, určené na hobby ako aj profesionálnu prácu v lesnom hospodárstve a slúžia k ťažbe a približovaniu dreva.
Navijaky rady PREMIUM H/Hpro sú určené na montáž dozadu na traktor. Obsluhujú sa pomocou elektrohydraulického ovládania (t.j. buď káblovou konzolou, alebo diaľkovým ovládaním) a vyznačujú sa pohonom reťazou. Ťažná sila navijakov je 4,5 – 9,5 tony. Hlavnými prednosťami tejto rady navijakov sú prepracovaný dizajn s bezkonkurenčne novými technickými riešeniami, sklopná mreža, trojlamelová spojka pri všetkých modeloch, mechanizmus zapínania a vypínania ukrytý vo vnútri navijaku pred všetkými vonkajšími vplyvmi, robustná konštrukcia, robustná kladka, spodná kladka s magnetom atď. Modely Hpro majú navyše vo výbave vrchnú kladku s odvíjaním lana a reguláciou rýchlosti odvíjania lana.
V ponuke sa nachádzajú aj dva špeciálne navijaky s označením 65 HF, resp. HFpro. Jedná sa o navijaky s dvoma vývodovými hriadeľmi jeden na 540 ot./min. s pripojením do zadného trojbodového závesu traktora a jeden na 1000ot./min. s pripojením do predného trojbodového závesu traktora a navijak s označením 95 Hpro, ktorý má v základnej výbave hydraulicky sklopnú vzperu.

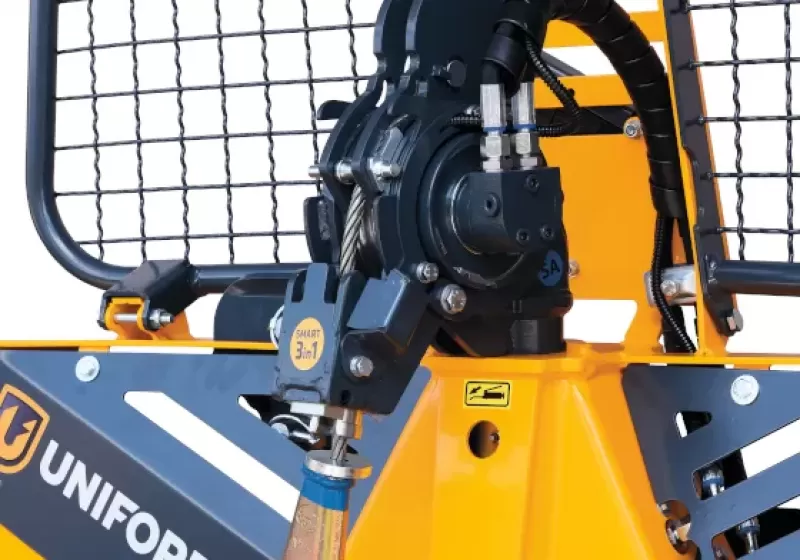

Novinkou sú taktiež dva systém AUTOSTOP, ktorý je možné namontovať na navijaky: automatické vypnutie (funkcia AUTO STOP) – pri navíjaní lana na bubon má kladka s odvíjaním špeciálny snímač, ktorý automaticky zastaví navíjanie lana na konci (t.j. pri zosnímaní koncového háku, resp. prvého klzáku, ktorý je na lane), čím zabezpečí, že lano nebude na konci vťahovať do kladky a tým nedôjde k poškodeniu lana, resp. kladky.
Všetky navijaky rady PREMIUM s označením Hpro, t.j. s kladkou s odvíjaním lana majú v sériovom prevedení okrem regulácie rýchlosti odvíjania lana aj automaticky funkciu SMART 3v1 (patent UNIFOREST).

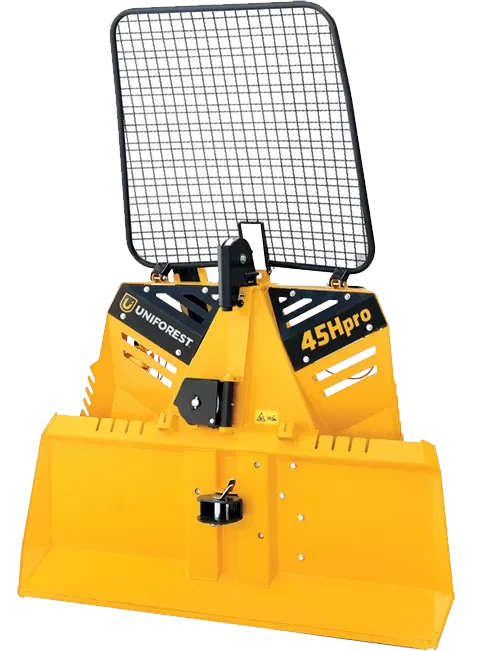

45 H/Hpro

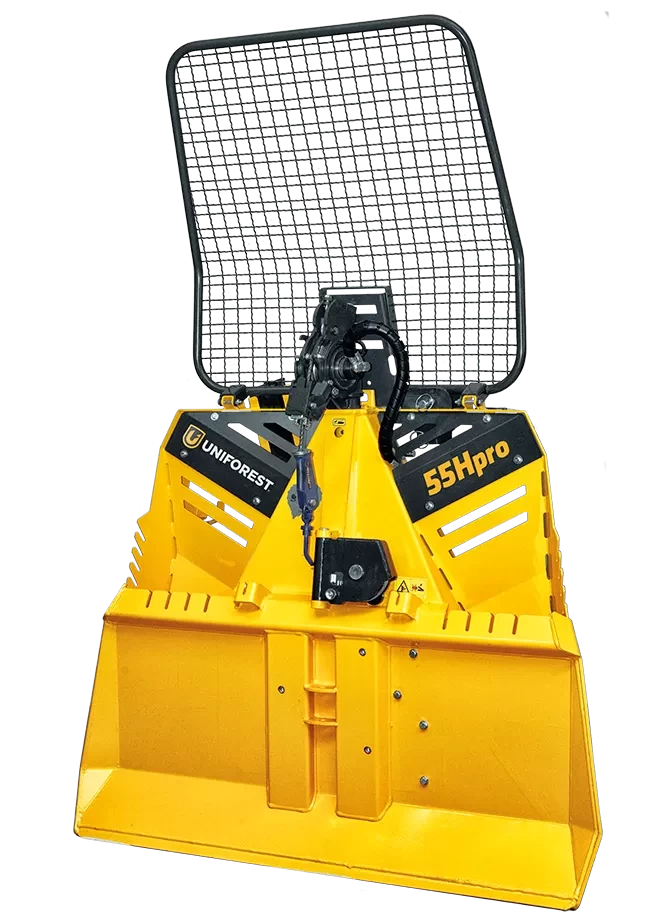

55 H/Hpro

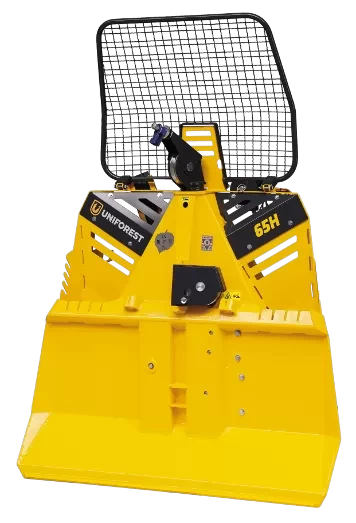

65 H/Hpro
65 HF/HFpro

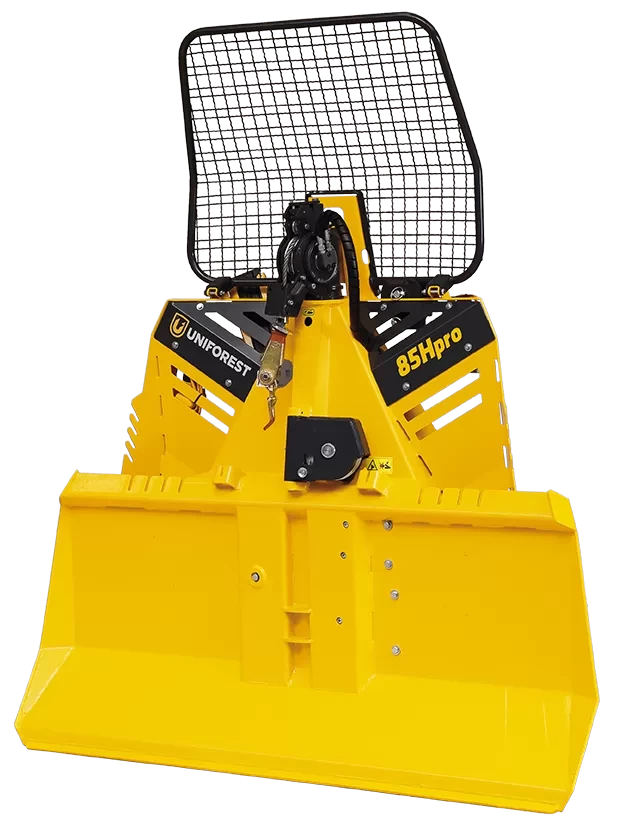

85 H/Hpro

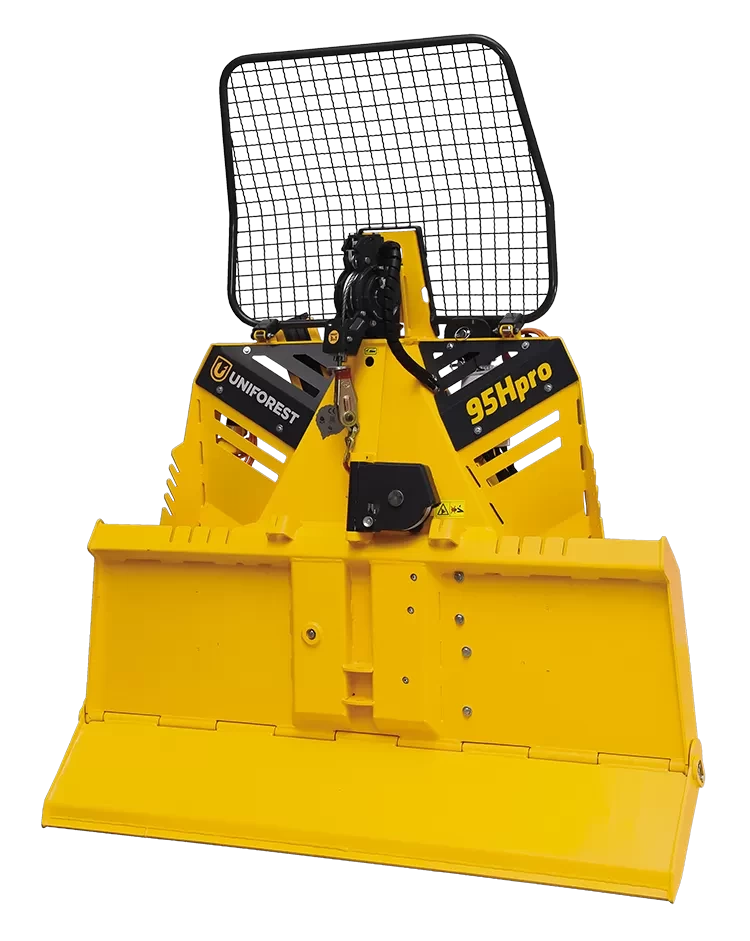

95 Hpro
Špecifikácie

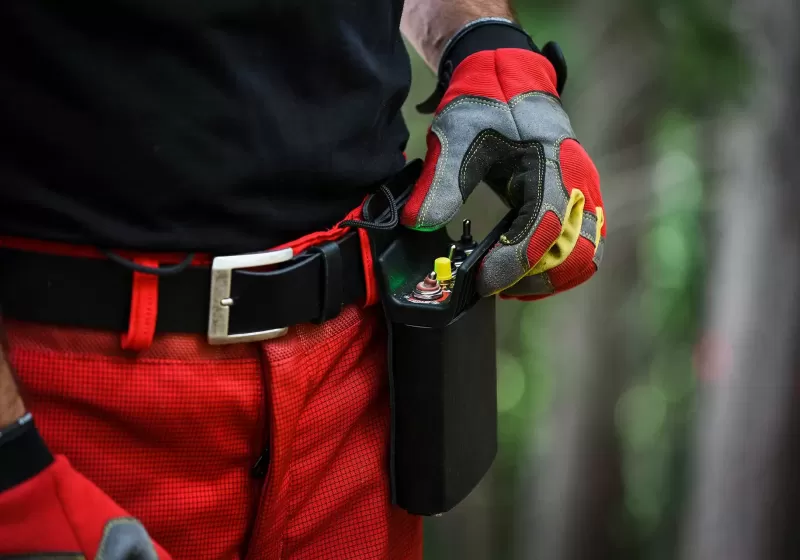

Diaľkové ovládanie TERRA FA5 - D1P UNI
Neustály inovatívny vývoj ergonómie, bezpečnosti a účinnosti našich lesných strojov je naším prísľubom pre vás. Diaľkové ovládanie umožňuje ovládanie navijaku až do vzdialenosti cca 500 m.
SMART 3v1
(1) Pri jazde s traktorom a drevom ľahko narazíte na rôzne prekážky (kmene, korene). Ak traktor nedokáže tieto prekážky prekonať, funkciu kladky s odvíjaním prepnete do módu odbrzdenia a ďalej pokračujete so spusteným drevom a napnutým lanom medzi navijakom a bremenom. (2) Zapnutie a vypnutie kladky sa deje okamžite bez oneskorenia (pri klasickom prevedení oneskorenie cca 1,5 sek.). (3) SMART 3v1 zabezpečuje optimálne napnutie oceľového lana medzi kladkou a bubnom v každom prípade.

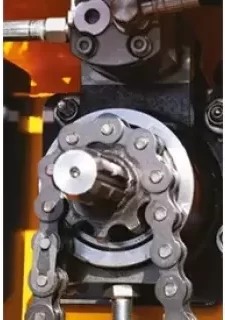

Pohon čerpadla
Pohon čerpadla cez prevodovku s ozubenými kolesami. Vysokotlakový olejový filter, ktorý zamedzuje vstupu nečistôt do hydraulického bloku.
Dlhšia životnosť oceľového lana
Špeciálny ventil zabezpečuje pevné navíjanie oceľového lana na bubon. Ovládacia elektronika zabezpečuje, že oceľové lano je pri odvíjaní napnuté. Nastavenia rýchlosti odvíjania oceľového lana – prispôsobenie sa obsluhe a terénu.
Dlhšia životnosť navijaku
Elektromagnetické sedlové ventily HAWE s vysokotlakovým filtrom v ovládacom bloku. Hydraulické komponenty sú galvanicky ošetrené proti korózii. Rezervoár oleja je z nehrdzavejúcej ocele. Namontované sú v ráme navijaku a tak sú chránené pred poškodením a negatívnymi vplyvmi počasia.

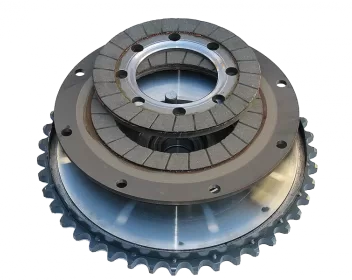

Viaclamelová spojka
Viaclamelová spojka vyrobená zo silnejšieho materiálu predchádza opotrebeniu.
Ovládacia konzola s automatickým prechodom z impulzného na trvalé odbrzdenie.
Jednoduchšie odvíjanie oceľového lana umožňuje navijak s namontovanou kladkou s odvíjaním. Kladka s odvíjaním je riadená pomocou elektroniky a optimálne upravuje hydraulický systém. Tak navijak zabezpečuje napnutie oceľového lana medzi kladkou a bubnom a tým zamedzuje jeho poškodeniu a umožňuje dlhšiu životnosť. Pri modeloch 55Hpro, 65Hpro/HFpro a 85Hpro sériovo, inak na objednávku.

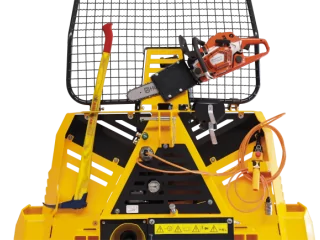

Držiak motorovej píly a držiak sapiny
Guličkové uzavreté ložiská (FAG) zabezpečujú plynulé odvíjanie a navíjanie oceľového lana, mazanie nie je potrebné.
Veľké odkladacie miesta sú umiestnené na prednej strane navijaku, aby nedochádzalo k zašpineniu reťazí a príslušenstva od kolies traktora.
Technické parametre
| Technický parameter | 45 H | 45 Hpro | 55 H | 55 Hpro | 65 H | 65 Hpro | 65 HF | 65 HFpro | 85 H | 85 Hpro | 95 Hpro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ťažná sila (kN) | 45 | 45 | 55 | 55 | 65 | 65 | 65 | 65 | 85 | 85 | 90 |
| Stredná rýchlosť lana (m/s) | 0,6 | ||||||||||
| Max. rozmery lana 1 (m/mm) | 135/9 | 135/9 | 110/10 | 110/10 | 145/10 | 145/10 | 145/10 | 145/10 | 135/11 | 135/11 | 135/11 |
| Max. rozmery lana 2 (m/mm) | 110/10 | 110/10 | 90/11 | 90/11 | 120/11 | 120/11 | 120/11 | 120/11 | 120/12 | 120/12 | 120/12 |
| Max. rozmery lana 3 (m/mm) | 90/11 | 90/11 | 75/12 | 75/12 | 100/12 | 100/12 | 100/12 | 100/12 | 100/13 | 100/13 | 100/13 |
| Sériové rozmery lana (m/mm) | 70/10* | 70/10* | 70/11* | 70/11* | 80/12* | 80/12* | 80/12* | 80/12* | 90/13* | 90/13* | 90/13* |
| Min. výkon traktora (kW) | 37–50 | 40–55 | 45–70 | 50–100 | 55–100 | ||||||
| Min. výkon traktora (HP) | 50–68 | 54–75 | 54–95 | 68–136 | 74–136 | ||||||
| Šírka vzpery A (mm) | 1490 | 1490 | 1590 | 1590 | 1685 | 1800 | 1800 | 1800 | 1800 | 2000 | 2000 |
| Šírka vzpery A – sklápacia (mm) | / | / | O 1800 | O 1800 | O 1800 | / | O 1800 | / | O 2000 | O 2000 | / |
| Rozmer B (mm) | 490 | 750 | 780 | ||||||||
| Rozmer C (mm) | 1400 | 1500 | 1480 | 1580 | 1800 | 1800 | 1690 | ||||
| Rozmer D (mm) | 2300 (okrem 45 – 2170) | ||||||||||
| Hmotnosť bez lana (kg) | 395 | 421 | 409 | 435 | 564 | 584 | 564 | 595 | 613 | 649 | 669 |
| Spodná vodiaca kladka | S | ||||||||||
| Záves pre vlečku (750 kg) | S | ||||||||||
| Ovládanie | H | ||||||||||
| Držiak motorovej píly | S | ||||||||||
| Držiak capiny | S | ||||||||||
| Kategória závesu | I, II | II, III | |||||||||
| Systém AUTOSTOP | X | S | X | S | X | S | X | S | X | S | S |
| Regulácia otáčok odvíjania | X | S | X | S | X | S | X | S | X | S | S |
| Diaľkové ovládanie | S | ||||||||||
| Pripojenie na vývodový hriadeľ | K | ||||||||||
| Hydraulicky sklopná mreža | S | ||||||||||
| Brzda | pásová | ||||||||||
| SMART 3v1 | X | S | X | S | X | S | X | S | X | S | S |
| AUTOSTOP | O | S | O | S | O | S | O | S | O | S | S |
Legenda: S – sériovo, X – nie je možné, O – objednávka, H – hydraulické ovládanie, K – kardanový hriadeľ, * oceľové lano 2 160 N/mm² – 6 x 25 2x silne valcované
