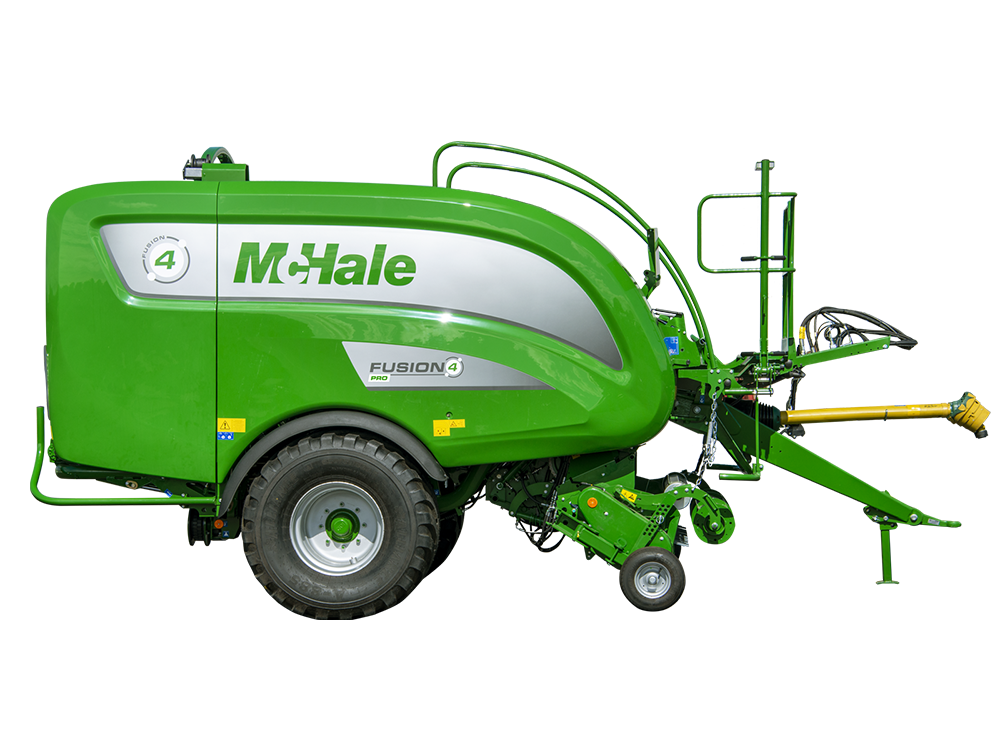

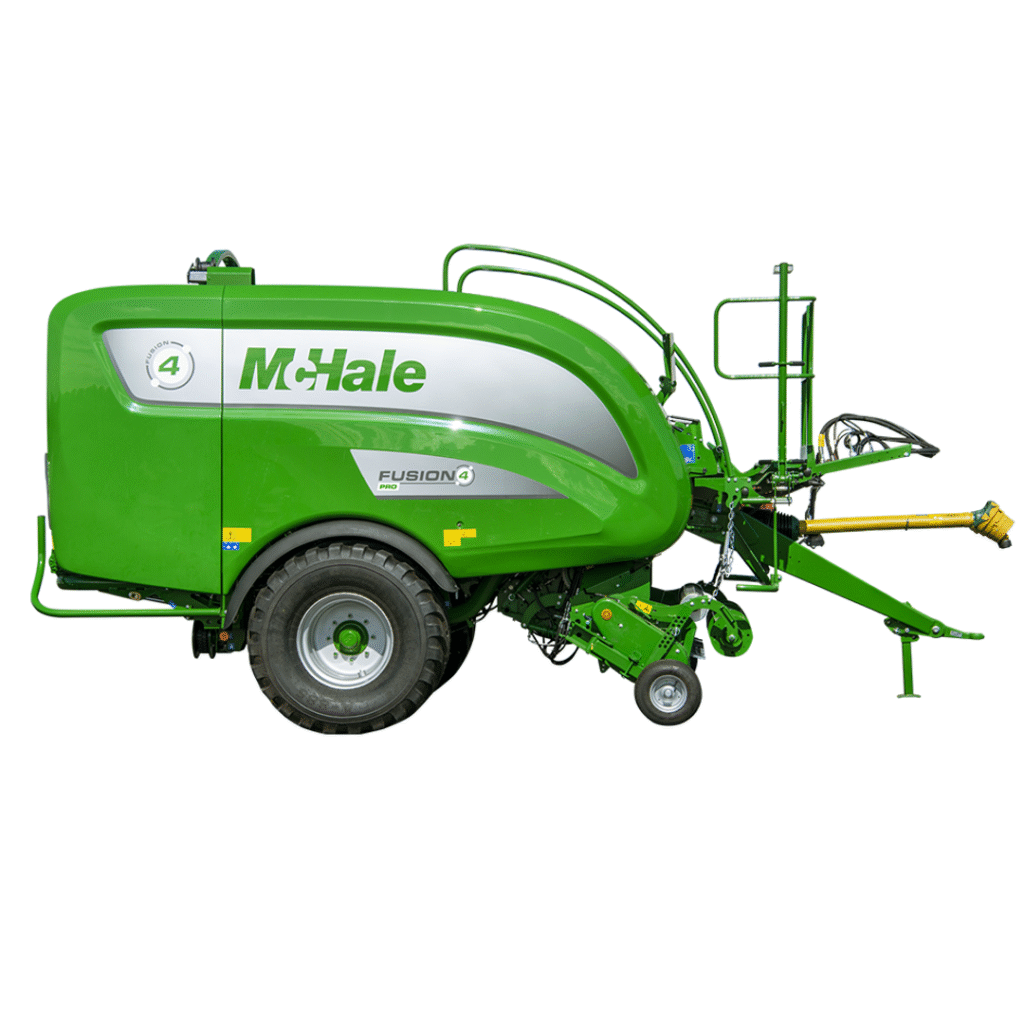

Kombinovaný lis Fusion 4 PRO
Kombinovaný lis McHale Fusion je konštruovaný tak, aby ponúkol obsluhe ešte väčší komfort a flexibilitu, zvýšil výkon a produktivitu a v neposlednom rade tiež predĺžil intervaly údržby a tým znížil náklady.
NAJVYŠŠIA RAD INTEGROVANÝCH LISOVACÍCH A ZABALOVACÍCH STROJOV
Nová rada McHale Fusion 4 bola vyvinutá s dôrazom na komfort obsluhy a výkon stroja, pričom si stále zachováva známu jednoduchosť a spoľahlivosť. Náš špecializovaný tím inžinierov maximalizoval príjem aj výstup stroja, zvýšil hustotu balíkov a znížil intervaly údržby, aby rada Fusion 4 prekonala všetky vaše očakávania ohľadom lisovania a balenia.
Tieto úrovne komfortu, v kombinácii s osvedčenými funkciami, ako je patentovaný systém prenosu balíkov a vertikálny baliaci kruh, umožňujú strojom rady McHale Fusion 4 ponúknuť koncovému používateľovi odolnosť, spoľahlivosť a vysoký výkon.
Popis
McHale Fusion 4 Pro je plne automatický integrovaný lis-balič, ktorý sa ovláda prostredníctvom ISOBUS. McHale Fusion 4 Pro poskytuje nové úrovne komfortu obsluhy vďaka jednoduchému ovládaciemu systému, nastavovaniu siete a hustoty priamo z kabíny, kamere a rýchlejšiemu baliacemu procesu spolu s množstvom ďalších nových funkcií.
McHale Fusion 4 Pro používa sieť na zviazanie balíka v komore a obsahuje patentovaný McHale systém prenosu balíkov a vertikálny baliaci kruh, ktoré sú známe svojou spoľahlivosťou, rýchlosťou a efektívnym prenosom balíkov aj v kopcovitom teréne.
Nastavenie z kabíny
Ovládací terminál ISOBUS umožňuje nastavenie hustoty balíka priamo z pohodlia kabíny traktora. Podľa plodiny a podmienok môže obsluha tiež nastaviť počet vrstiev siete priamo cez ovládací terminál.
Odblohovanie podlahy (Drop Floor)
Systém odblokovania podlahy je štandardne vybavený automatickou funkciou odblokovania. Pri pripojení k ISOBUS traktoru funkcia Auto Unblock automaticky spustí podlahu, keď dôjde k zablokovaniu. Po opätovnom spustení PTO a odstránení prekážky sa podlaha vráti do pôvodnej polohy.
Ovládacie terminály
McHale Fusion 4 Pro je štandardne vybavený ISOBUS. Pre zákazníkov bez ISOBUS traktora je možné použiť voliteľný terminál ISO-PLAY 7 alebo ISO-PLAY 12. Prostredníctvom terminálu ISOBUS traktora alebo McHale ISO-PLAY terminálov má obsluha jasný prehľad o výkonnosti stroja a môže sledovať jeho činnosť cez grafický displej.
Kliknite sem a pozrite si naše video návody pre ISOBUS a ISO-PLAY, ako pripojiť McHale Fusion 4 Pro alebo Fusion 4 Plus k traktoru.
Kamera ako štandard
McHale Fusion 4 Pro je štandardne vybavený kamerou na monitorovanie prenosu balíka a baliaceho procesu vzadu na stroji. Pri použití terminálu ISO-PLAY sa obraz z kamery automaticky zobrazuje na ovládacom termináli v kabíne traktora, keď sa balík presúva na baliaci stôl, na začiatku baliaceho cyklu a keď sa balík pripravuje na prevrhnutie.
Štandardná výbava:
| 2,1 m Profi-Flo zberač | 25-nožový ťažký podávací rotor | Systém odblokovania podlahy (Drop Floor) |
| Ložiská komory balíkov 50 & 55 mm* | Reťaz 1¼” na komore balíkov | Automatický progresívny systém mazania |
| Automatický olejový systém (s nastavením intervalu mazania a alarmom) | Kompatibilita ISOBUS | Pneumatiky 560/60-22.5 |
| 18-valcová komora balíkov | 4-prútový pivot stretch sieťovač | Vertikálny ovíjací prstenec so senzormi pretrhnutia fólie |
Vlastnosti
Profi-Flo zberač
Spoločnosť McHale vyvinula svoj najvýkonnejší zberač pre rad Fusion 4. Nový zberač Profi-Flo bol navrhnutý na zvýšenie príjmu materiálu prostredníctvom efektívnejšieho toku plodiny a skonštruovaný tak, aby koncovým používateľom poskytoval vysokovýkonný zberač, prispôsobený rôznym pracovným podmienkam.
Vlastnosti
Zberací valec
Za posledné desaťročie spoločnosť McHale navrhla a vyvinula rôzne typy zberačov. Po rozsiahlych testoch sa McHale rozhodol ponúknuť zákazníkom na výber 2 možnosti zberača v závislosti od ich pracovných podmienok.
Vlastnosti
Vertikálny ovíjací prstenec
Vertikálny ovíjací prstenec je vybavený dvoma podávačmi fólie so šírkou 750 mm, ktoré nanesú približne 4 vrstvy fólie za 18 sekúnd a približne 6 vrstiev fólie za 24 sekúnd. To znamená, že ovíjacia plošina je vždy pripravená na ďalší balík.
Vlastnosti
Ťažký zberač PROFI-FLO
Všetky zberače McHale Profi-Flo sú vybavené viacerými štandardnými funkciami, medzi ktoré patria.
Vlastnosti
Adaptívny zberací systém
Počas lisovacej sezóny musia stroje pracovať s rôznym objemom plodiny. Patentovaný adaptívny vstup McHale umožňuje automatické prispôsobenie vstupnej oblasti ľahkým aj ťažkým plodinám, čím zabezpečuje plynulý tok materiálu do komory.
Vlastnosti
Dvojdielna prevodovka
Všetky stroje z radu McHale Fusion sú štandardne vybavené 540 ot./min dvojdielnou prevodovkou. Konštrukcia prevodovky zabezpečuje rovnomerné rozdelenie výkonu na obe strany stroja.
Vlastnosti
Rotor
Hviezdicový podávací rotor zabezpečuje vysokokapacitný tok plodiny do lisovacej komory. Lopatky rotora sú usporiadané do špirálovej formácie, aby sa dosiahol rovnomerný tok plodiny. Keď plodina vstúpi do rotora, rotujúce lopatky ju plynule podávajú do lisovacej komory.
Vlastnosti
Sekacia jednotka
Pre zabezpečenie konzistentnej a rovnomernej kvality sekania bola pre rad integrovaných lisov s ovinovačkou McHale vyvinutá robustná a výkonná sekacia jednotka so 25 nožmi.
Vlastnosti
Voliteľný systém nožov
Všetky stroje McHale Fusion môžu byť vybavené voliteľným systémom nožov. Rôzne konfigurácie nožov je možné vybrať v závislosti od špecifikácie zásobníka nožov.
Vlastnosti
Odblokovanie podlahy
Keďže podmienky pri lisovaní nie sú vždy ideálne, môžu vzniknúť nerovnomerné riadky plodiny, ktoré môžu spôsobiť upchatie. Všetky stroje z radu McHale Fusion 4 sú vybavené systémom odblokovania podlahy McHale, ktorý si obsluha obľúbila pre jeho jednoduché použitie a efektívny cyklus odblokovania.
Vlastnosti
Funkcie odblokovania podlahy (Drop Floor)
Systém odblokovania podlahy obsahuje niekoľko inovatívnych funkcií, ktoré uľahčujú obsluhe prácu a zlepšujú výkon stroja pri spracovaní nerovnomerných riadkov plodiny, ktoré môžu spôsobiť upchatie.
Vlastnosti
Komora balíkov s 18 valcami
Komora balíkov na strojoch radu McHale Fusion 4 pozostáva z 18-valcovej komory balíkov. Má priemer 1,23 m × 1,25 m (4′ ½” × 4′ 1¼”) a je vyrobená z robustných valcov.
Vlastnosti
Mazanie a olejovanie
Stroje radu McHale Fusion 4 sú vybavené samostatnými čerpadlami na tuk a olej. Čerpadlo na tuk je prepojené so zdvihom špičky balíka smerom nadol, zatiaľ čo čerpadlo na olej je prepojené so zdvihom špičky balíka smerom nahor. Toto zabezpečuje rovnomerné a kontinuálne nanášanie tuku a oleja počas prevádzky stroja.
Vlastnosti
Vysokovýkonné viazanie
Boli navrhnuté a vyvinuté dva vysokovýkonné viazacie systémy, ktoré zabezpečujú optimálny výkon. Stroje Fusion 4 a Fusion 4 Pro sú vybavené systémom pivot stretch sieťovania, zatiaľ čo Fusion 4 Plus je osadený hydraulickým viazacím systémom s nekonečným natiahnutím.
Vlastnosti

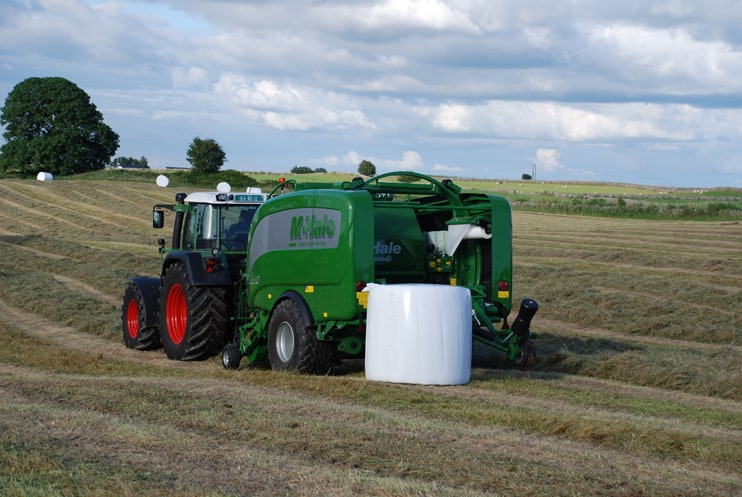

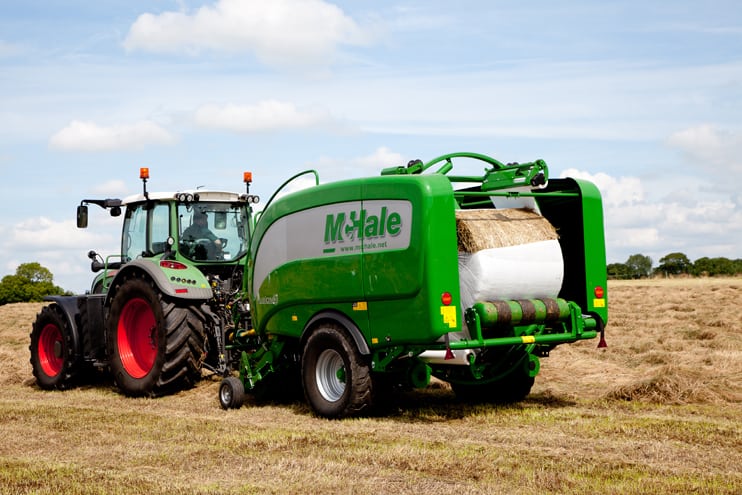

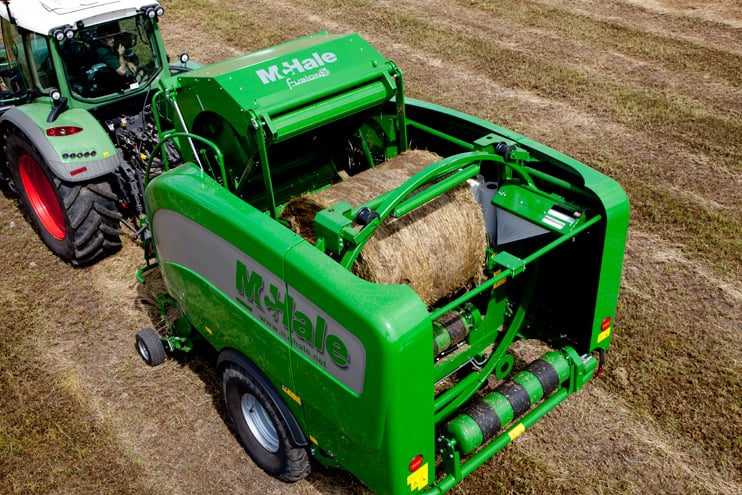

Patentovaný vysokorýchlostný prenos balíkov
Rad McHale Fusion 4 je vybavený servom ovládaným regulačným ventilom citlivým na zaťaženie, ktorý zabezpečuje plne automatický proces lisovania a ovíjania.
Vlastnosti
Systém ovíjania
V bežných pracovných podmienkach je vysoko efektívny proces ovíjania vždy dokončený pred lisom, čo znamená, že ovíjacia plošina je vždy pripravená a čaká na ďalší balík.
Vlastnosti
Integrácia ISOBUS
Všetky stroje McHale Fusion 4 Pro a Fusion 4 Plus sú štandardne kompatibilné s ISOBUS. Stroje McHale s ISOBUS je možné pripojiť k akémukoľvek ISOBUS pripojeniu traktora a ovládať ich prostredníctvom terminálu traktora priamo v kabíne.
Vlastnosti
Ovládacia konzola McHale ISO-PLAY
Ak si zákazník želá ovládať stroj s ISOBUS riadením pomocou traktora, ktorý nie je kompatibilný s ISOBUS, môže tak urobiť prostredníctvom voliteľného terminálu McHale ISO-PLAY.
Vlastnosti
Voliteľné vybavenie
Stroje McHale pracujú v rôznych podmienkach po celom svete. Na optimalizáciu výkonu ponúkame niekoľko voliteľných funkcií v rade McHale Fusion 4. Odporúčame, aby ste sa ohľadom najvhodnejších funkcií alebo voliteľného vybavenia obrátili na svojho miestneho predajcu/distribútora.
Technické špecifikácie
| Parametre | Hodnota |
|---|---|
| Dĺžka | 5,8 m (19′) |
| Šírka | 2,76 / 2,94 m* (9′ – 9′8″) |
| Výška | 3,02 m (9′10″) |
| Hmotnosť | 5 850 kg (12,897 lbs) |
| Parametre | Hodnota |
|---|---|
| Pracovná šírka | 2100 mm (6’11”) |
| Počet drôtov | 5 (Camless možnosť so 6) |
| Rozostup drôtov | Camtrack: 67 mm (2 5/8”) Camless: 55 mm (2 1/8”) |
| Zdvih zberača | Hydraulický |
| Vodiace kolesá zberača (pneumatické) | Štandardné – s možnosťou sklopenia |
| Parametre | Hodnota |
|---|---|
| Maximálny počet nožov | 25 |
| Teoretická dĺžka sekania | 46 mm (1 3/4”) |
| Systém odblokovania | Automatický Drop Floor |
| Ovládanie nožov | Elektronické z kabíny traktora |
| Ochrana nožov | Hydraulická a mechanická |
| Automatické spustenie nožov | Štandardné |
| Parametre | Hodnota |
|---|---|
| Počet valcov | 18 |
| Šírka | 1,23 m (4′) |
| Priemer | 1,25 m (4′1″) |
| Mazanie | Progresívne (štandard) |
| Ložiská | 55 mm** |
| Parametre | Hodnota |
|---|---|
| Typ baliaceho systému | Sieť |
| Nastavenie vrstiev | Priamo z kabíny |
| Kapacita role siete alebo NRF | 4 |
| Systém viazania | Pivot Stretch Netter (4 prúty) |
| Ovládanie | Manuálne alebo automatické |
| Parametre | Hodnota |
|---|---|
| Systém baliaceho stroja | Vertikálny baliaci kruh |
| Uloženie fólie | 10 rolí + 2 na baliacom stroji |
| Vrstvy fólie | Systém 2+2+2 |
| Dávkovače | 2 x 750 mm |
| Natiahnutie fólie | 70 % štandard (voliteľné 55 %) |
| Pred- a po-roll | Štandard |
| Nastavenie prevrhnutia balíka | Elektronicky z kabíny traktora |
| Parametre | Hodnota |
|---|---|
| Ochrana zberača | Slip Clutch (protipreklzová spojka) |
| Ochrana hlavného pohonu | Cam Clutch (vačková spojka) |
| Prevádzka prevodovky | Split Drive |
| Mazanie reťazí | Automatické (štandard) |
| Parametre | Hodnota |
|---|---|
| Nastavenie hustoty | Priamo z kabíny |
| Prevádzka | Plne automatické elektronické |
| Ovládací systém | ISOBUS (voliteľný ISO-PLAY) |
| Vstavané kamery | 1x vstavaná kamera |
| Parametre | Hodnota |
|---|---|
| Náprava | 8 skrutiek |
| Veľkosť pneumatík | 560/60R 22.5 (štandard) |
| Elektronika | 12 V DC, približne 20 A |
| Cestné svetlá | Štandardné |
| Parametre | Hodnota |
|---|---|
| Minimálny hydraulický prietok | 45 l/min @ 180 bar |
| Hydraulický systém | Otvorený, uzavretý alebo Load Sensing |
| Minimálne požiadavky na výkon | 85 kW (115 hp) |
